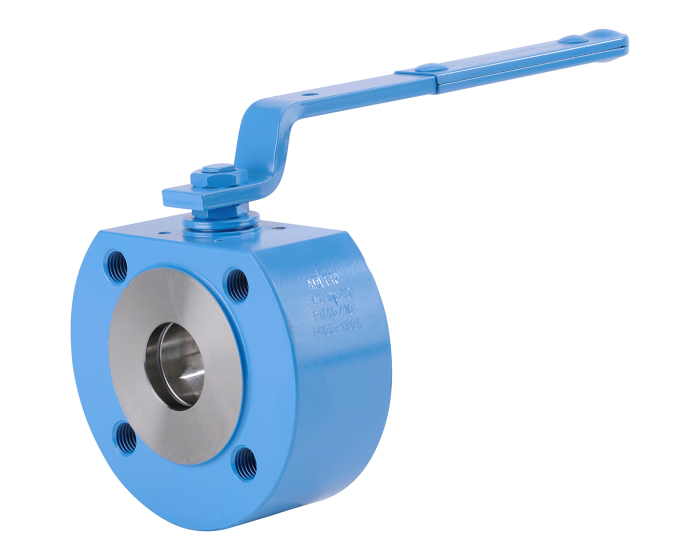

Vanne ADLER: Robinet à boisseau sphérique entre brides, modèle étroit type wafer - Acier / époxy bleu - Class 150
Cette vanne à tournant sphérique permet le sectionnement de fluides dans les réseaux chimiques et pharmaceutiques, industries pétro-chimiques, installations hydrauliques et selon diamètre, air comprimé et vapeur.
Robinet en Acier à passage intégral, axe inéjectable, conçu pour les environnements devant être sécuritaires: compatible ATEX, il est doté d'une certification sécurité feu ISO 10497 (diminution des risques en cas de feu).
Complété d'une certification émissions fugitives, qui garantit une excellente étanchéité à l’axe, contre les risques de rejet vers l’extérieur.
Au niveau du contact avec l’axe, un trou de dégazage dans la sphère permet d'éviter une surpression dans la sphère (à partir du DN 50).
Commande par levier.
Ce robinet peut être commandé par un actionneur grâce à la platine ISO 5211.
En option: levier cadenassable, commande possible par volant ovale ou avec rehausse acier ou inox, système homme mort (Deadman), dégraissage oxygène du DN 15 au DN 200 (NPS 1/2" à 8").
Applications
- Industries chimiques,
- industries pharmaceutiques,
- industries pétro-chimiques,
- installations hydrauliques,
- air comprimé
- air comprimé à température ambiante:
- 10 bars jusqu’au DN50,
- 8 bars du DN65 au 100
- air comprimé à température ambiante:
- vapeur:
- 8 bars jusqu’au DN50,
- 6 bars du DN65 au 100
- Tenue au vide 10-5 torr (sans pression amont)
Montage et étanchéité
L’étanchéité est assurée par un presse étoupe composé de 3 joints chevrons PTFE chargés graphite et des sièges PTFE.
Étanchéité de l’axe par 3 joints Chevrons PTFE chargés graphite.
Siège usiné pour décompression (DN 65 et plus): respecter le sens de passage indiqué sur le corps par une flèche.
Zones ATEX & atmosphère explosive
Emissions fugitives suivant la norme ISO 15848-1: 2003 Classe A.
Compatible pour les atmosphères explosives, ATEX Zone 1&21 et Zone 2&22, ce robinet à boisseau est équipé d'un double système antistatique.
Spécificités
- Dimensions: DN 15 à DN 200 (NPS 1/2" à 8")
- Raccordement: entre brides Class 150 (PN20 RF)
- Température Min/Max Ts: - 28°C à + 200°C
- Pression Maxi Ps: 20 bar
Matière
- Corps acier forgé ASTM A105
- Inox: Sphère, Double système antistatique, Axe
- PTFE chargé 15% graphite: Presse étoupe à joints Chevron
- PTFE: Joint de corps, Siège
Caractéristiques
- Vanne ADLER
- Modèle étroit Wafer
- Peinture époxy polyamide couleur bleue RAL5012 épaisseur 35 microns
- ATEX
- Double dispositif antistatique
- Emissions fugitives ISO 15848-1
- Sécurité feu ISO 10497 (marquage ISO-FT)
- Motorisable (Platine ISO 5211 )
- Passage intégral
- Axe inéjectable
- Sphère non dépassante
- Corps démontable
- Trous de fixations taraudés
- À partir du DN50, sphère avec trou de dégazage
- Presse étoupe avec rattrapage de jeu par rondelles élastiques
- Usinage du siège pour décompression à partir du DN65
Options
- Commande possible par réducteur à volant IP67 du DN 15 au DN 200 (NPS 1/2" à 8") - Réducteur à volant recommandé à partir du DN 150
- Système de cadenassage du DN 15 au DN 200 (NPS 1/2" à 8")
- Levier inox du DN 15 au DN 200 (NPS 1/2" à 8")
- Volant acier ou inox ovale du DN 15 au DN 32 (NPS 1/2" à 1"1/4 )
- Prolongateur d’axe acier ou inox hauteur 100 mm du DN 15 au DN 200 (NPS 1/2" à 8")
- Système homme mort ( Deadman ) du DN 15 au DN 50 (NPS 1/2" à 2")
- Dégraissage oxygène du DN 15 au DN 200 (NPS 1/2" à 8")
Détails sur la Fiche technique PDF téléchargeable
