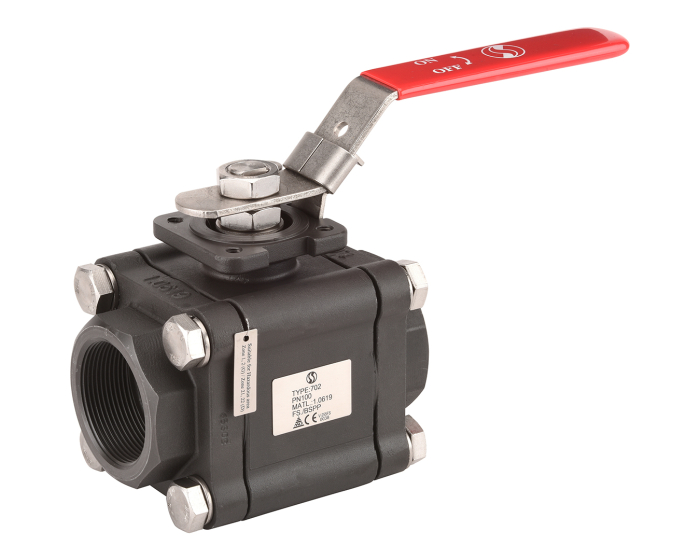

Robinet à tournant sphérique 3 pièces, Sécurité Feu - à souder ou à visser - PN140 à PN100
Robinet Sécurité Feu à tirants noyés, passage intégral, conçu pour le sectionnement de fluides dans les réseaux chimiques et pharmaceutiques, industries pétro-chimiques, installations hydrauliques et air comprimé.
Cette vanne permet de diminuer les risques en cas de feu (certification ISO 10497:2010 et API 607 V6).
En option: commande par levier cadenassable, par volant ovale ou avec rehausse.
Platine ISO 5211 permettant le montage d'un actionneur de commande de robinet.
Applications
- Industries chimiques,
- Industries pharmaceutiques,
- industries pétro-chimiques,
- installations hydrauliques,
- air comprimé
Tenue au vide 10-² torr
Montage et étanchéité
Presse étoupe avec rattrapage de jeu par rondelles élastiques.
L’étanchéité est assurée par un presse étoupe graphite et des joints PTFE chargé verre à l’axe et par des sièges en PTFE chargé carbone.
Zones ATEX & atmosphère explosive
Sécurité feu ISO 10497:2010 et API 607 V6.
Compatible pour les atmosphères explosives, ATEX Zone 1&21 et Zone 2&22, notamment grâce à son système antistatique:
- système antistatique du DN 8 au DN 10,
- double système antistatique (bille entre axe-corps et axe-sphère) du DN 15 au DN 50.
Spécificités
- Dimensions: DN 8 à DN 50 (NPS 1/4" à 2")
- Raccordement: vanne proposée en 4 versions >
- à visser, femelle / femelle taraudé BSP ou NPT,
- à souder SW ou BW
- Température Min/Max Ts: -20°C à +220°C
- Pression Maxi Ps:
- 140 bar jusqu’au DN 25,
- 100 bar au-delà,
- Vapeur: 18 bar maximum.
- Classe de pression 800 lbs jusqu’au DN 25, 600 lbs à partir du DN 32
Matière
- Acier EN 1.0619 (corps et embouts)
- Inox: Axe, Entretoise, Poignée...
- PTFE: Siège (chargé 25% carbone), Bague et Garniture Presse étoupe (chargés 15% verre)
- Graphite: Joints de corps, Presse étoupe
Caractéristiques
- Dispositif antistatique,
- ATEX
- Passage intégral
- Traitement de surface par phosphatation
- Axe inéjectable
- Tirants noyés
- Poignée cadenassable
- Motorisable (platine ISO 5211)
Options
Sur demande (nous contacter):
- Volant ovale cadenassable inox 304
- Kit réhausse en inox 304
Détails sur la Fiche technique PDF téléchargeable
