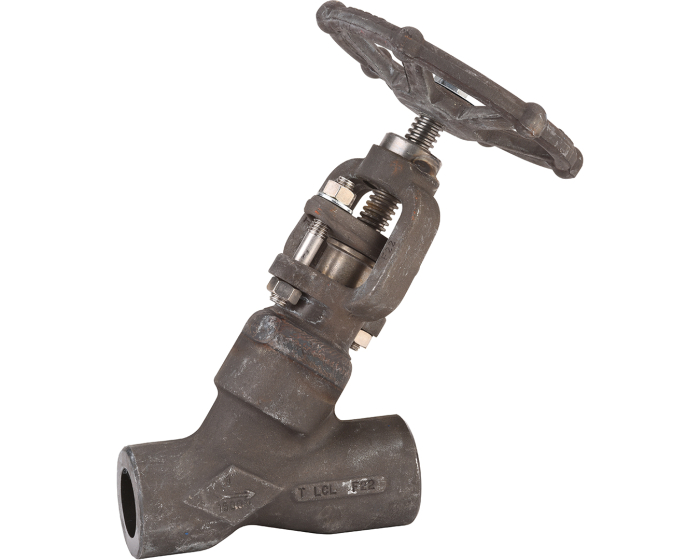

Robinet à soupape à siège incliné, acier forgé - Modèle à souder SW Class 1500
Robinet à soupape full stellite (TRIM 5), à passage intégral, conçue pour le sectionnement ou le réglage de réseaux d’eau, gasoil, vapeur, pétrochimie, industries pétrolières et gaz. Tige montante tournante à chapeau soudé, axe et clapet inox.
Applications
- industries pétrolières,
- industries gaz,
- industries pétrochimiques,
- applications vapeur,
- applications haute pression,
- réseaux gasoil,
- réseaux eau.
Montage et étanchéité
L’étanchéité est assurée par un presse étoupe graphite.
Passage intégral.
Respecter le sens de passage (indiqué par une flèche sur le corps)
Zones ATEX & atmosphère explosive
Compatible pour les atmosphères explosives, ATEX Zone 1&21 et Zone 2&22.
Spécificités
- Dimensions: DN 15 à DN 50 (NPS 1/2" à 2")
- Raccordement: à souder SW
- Température Min/Max Ts: -29°C à +540°C
- Pression Maxi Ps: 258 bar (Class 1500)
Matière
- Acier forgé ASTM A182 F22
- Acier carbone: volant, écrou de volant
- Inox: Axe, clapet
- Acier: Noix de manœuvre, Tirant presse étoupe,
- Garniture presse étoupe: Graphite
- Siège Stellite
Caractéristiques
- Full stellite (Trim 5)
- Class 1500
- Tige montante (OS&Y)
- Chapeau soudé
- Presse étoupe boulonné
- Passage intégral
Détails sur la Fiche technique PDF téléchargeable
