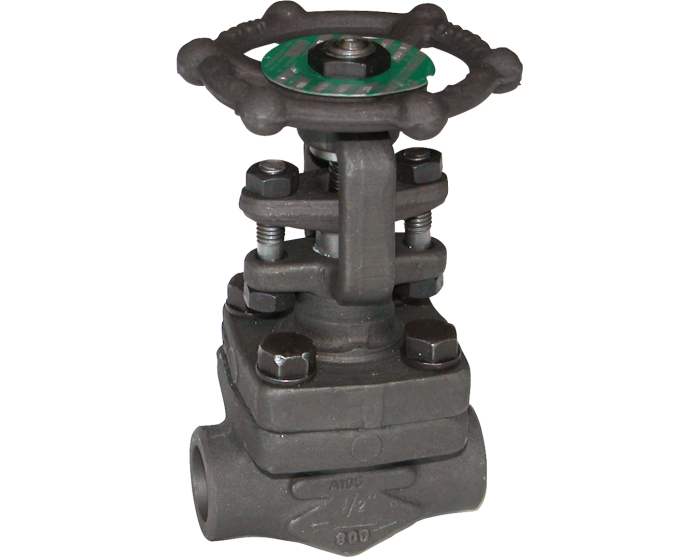

Robinet à soupape à soufflet - Corps acier forgé, TRIM 8, à souder - Class 600
Vanne à passage standard, prévue pour le sectionnement ou le réglage de réseaux de fluides caloporteurs, d’eau, gasoil, vapeur, pétrochimie, industries pétrolières et gaz.
Pourvue d'une tige montante non tournante avec chapeau boulonné, elle est conçue pour les industries, réseaux et installations en environnement explosif.
Applications
Sectionnement ou réglage de réseaux.
- industries pétrolières, gaz, gasoil,
- industries pétrochimiques,
- applications vapeur,
- applications haute pression,
- fluides caloporteurs,
- réseaux eau.
Montage et étanchéité
Vanne à souder, à passage standard.
Respecter le sens de passage (indiqué sur le corps par une flèche).
L’étanchéité est assurée par:
- un soufflet inox,
- un presse étoupe graphite,
- un joint de chapeau inox + graphite.
Zones ATEX & atmosphère explosive
Compatible pour les atmosphères explosives, ATEX Zone 1&21 et Zone 2&22.
Spécificités
- Dimensions: DN 15 à DN 50 (NPS 1/2" à 2")
- Raccordement: à souder SW
- Température Min/Max Ts: -29°C à +425°C
- Pression Maxi Ps: 100 bar (Class 600)
Matière
- Corps Acier forgé ASTM A105N
- Acier carbone: volant, écrou de volant
- Inox: axe, joint (+ graphite spiralé), clapet, soufflet
- Acier: Noix de manœuvre, Chapeau
- Garniture presse étoupe Graphite
- Siège stellite
Caractéristiques
- ½ stellite (Trim 8)
- Class 600
- Passage standard
- Soufflet inox
- Chapeau boulonné
- Presse étoupe boulonné
- Tige montante non tournante
Détails et courbes sur la Fiche technique PDF téléchargeable
