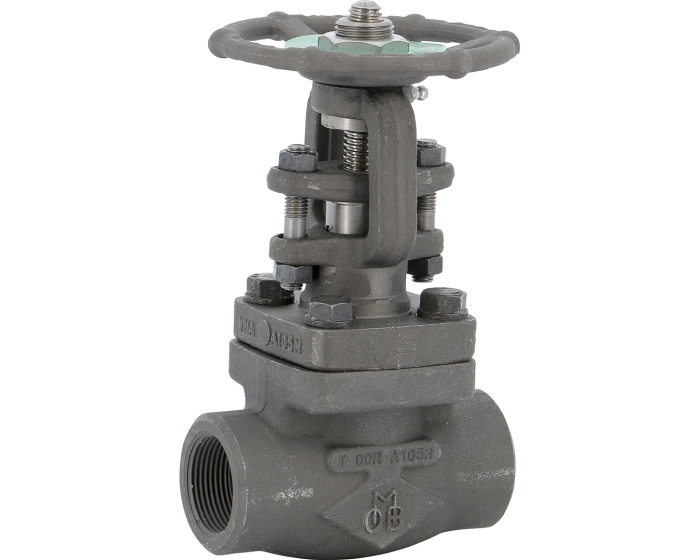

Robinet à soupape à soufflet, corps acier forgé, modèle à visser (NPT) - Class 800, Trim 8
Vanne à soupape à soufflet à passage standard, conçue pour le sectionnement ou le réglage de réseaux de fluides caloporteurs, d’eau, gasoil, vapeur, pétrochimie, industries pétrolières et gaz.
Corps en acier forgé TRIM8. Tige montante non tournante avec chapeau boulonné et presse étoupe boulonné.
Applications
- industries pétrolières, gasoil,
- industries gaz,
- industries pétrochimiques,
- application vapeur,
- application haute pression,
- fluides caloporteurs,
- réseaux eau.
Montage et étanchéité
L’étanchéité est assurée par un soufflet inox et un presse étoupe graphite ainsi qu’un joint de chapeau inox+ graphite.
Respecter le sens de passage indiqué sur le corps par une flèche.
Zones ATEX & atmosphère explosive
Compatible pour les atmosphères explosives, ATEX Zone 1&21 et Zone 2&22.
Spécificités
- Dimensions: DN 15 à DN 50 (NPS 1/2" à 2")
- Raccordement: Femelle taraudage NPT
- Température Min/Max Ts: -29°C à +425°C
- Pression Maxi Ps: 100 bar (Class 600)
Matière
- Acier forgé ASTM A105N
- Acier carbone: volant, écrou de volant
- Inox: Clapet, Soufflet, Tirant Presse Etoupe, Axe, Joint (+ graphite spiralé)
- Acier: Noix de manœuvre, Chapeau
- Garniture presse étoupe: Graphite
- Siège Stellite
Caractéristiques
- ½ stellite (Trim 8)
- Class 600
- Passage standard
- Soufflet inox
- Tige montante non tournante
- Chapeau et presse étoupe boulonnés
Détails sur la Fiche technique PDF téléchargeable
