Vanne papillon à oreilles de centrage, corps fonte GJS, papillon cupro-alu, manchette NBR. Entre brides PN10/16 et Class 150 (PN20) selon DN

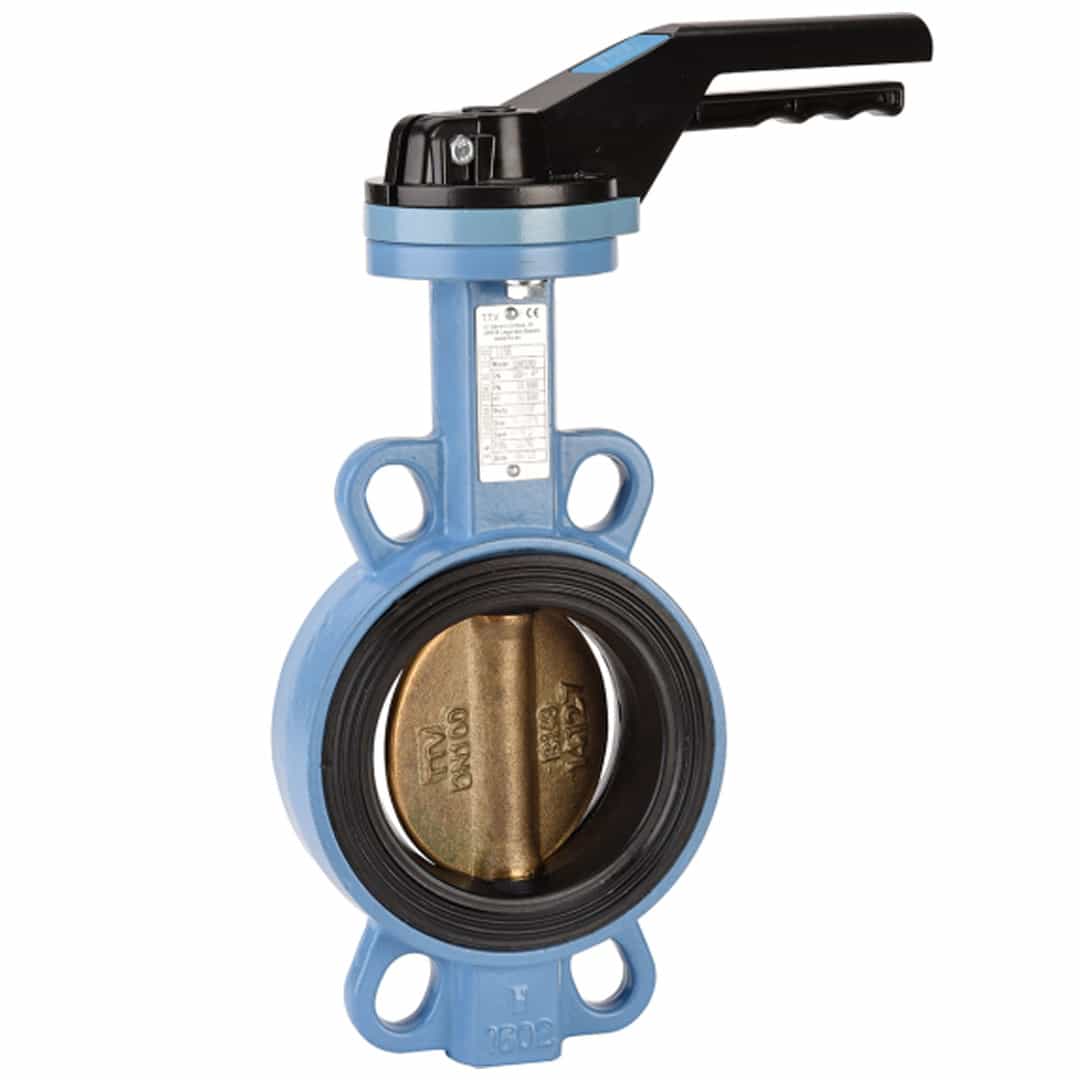

Robinet à papillon à Oreilles de centrage - FONTE / Cupro Alu - Manchette NBR

Réassort sur commande

Robinet papillon à oreilles de centrage (Wafer) prévu pour le sectionnement ou le réglage de réseaux d’eau
de mer. Poignée 9 positions, cadenassable jusqu’au DN 200, blocable en toutes positions et non cadenassable du DN250 au 300
Déconseillé pour acides organiques, chlore, alcool, essence, super, acétone, acide acétique et solvant

  • existe du DN 32 à DN 1400 (contactez-nous pour les dimensions supérieures à notre sélection)
  • Entre brides PN10/16 et Class 150 (PN20), selon DN
  • Min/Max Ts: -10°C à +90°C
  • Maxi Ps: 16 bar jusqu’au DN300

Détails et fiche technique téléchargeable ci-dessous

En cas de rupture, cet article est réapprovisionné régulièrement.

Sélectionner une option pour afficher le tarif
Ref: PAP12269 Catégories : ,

Vous pouvez ajouter différentes variations de ce produit à votre panier.
Changez les options disponibles pour sélectionner la référence souhaitée.
Les quantités peuvent être redéfinies sur la page de commande.

Voir la fiche technique

Matière: Corps fonte GJS, papillon cupro-alu, manchette NBR

Col long pour calorifuge
Modèle à oreilles de centrage (Wafer)
Axe traversant
Motorisable (montage direct, platine ISO 5211)

Robinet avec certification Marine Bureau Veritas.
Le corps est en fonte ductile EN GJS-500-7, le papillon en cupro-alu et la manchette est en NBR.
Montage possible entre brides PN10, PN16 ou Class 150 suivant les DN.
Compatible pour les atmosphères explosives, ATEX Zone 1&21 et Zone 2&22 sur demande.

Options

Commande possible par levier inox, réducteur à volant, réducteur à chaîne et avec rehausse.
Le robinet peut être commandé par un actionneur monté directement sur la platine ISO 5211 grâce à l’axe carré (jusqu’au DN 400).

Dimensions

DN 40 – 1'' 1/2, DN 50 – 2'', DN 65 – 2'' 1/2, DN 80 – 3'', DN 100 – 4'', DN 125 – 5'', DN 150 – 6'', DN 200 – 8'', DN 250 – 10'', DN 300 – 12'', DN 350 – 14'', DN 400 – 16'', DN 450 – 18'', DN 500 – 20'', DN 600 – 24''
Informations données à titre indicatif et sous réserve de modifications éventuelles. Descriptif et photos non contractuels.
