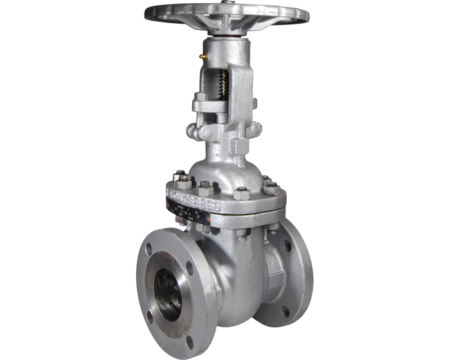

Robinet vanne à opercule acier TRIM 8 – brides Class 150 (PN20)
Ce robinet vanne à opercule en acier TRIM 8, à passage intégral et raccordement par brides Class 150 (PN20), est conçu pour le sectionnement fiable de fluides industriels variés: réseaux d’eau, gasoil, vapeur, applications pétrochimiques et installations pétrolières et gazières.
Sa conception intègre une tige montante non tournante associée à un opercule monobloc flexible.
Grâce à quoi cette vanne garantit une manœuvre précise et une fermeture efficace.
Montage et étanchéité
L’étanchéité est assurée par un presse-étoupe graphite complété d’un joint de chapeau inox + graphite, offrant une haute résistance aux contraintes thermiques et mécaniques.
Ne convient pas pour le passage de racleur.
Resserrage du Presse étoupe à chaud.
Zones ATEX & atmosphère explosive
Certifié API 6FA sécurité feu, ce robinet réduit les risques de fuite en cas d’incendie.
Il est également compatible ATEX pour une utilisation en zones à atmosphères explosives (Zone 1&21 et Zone 2&22).
Sécurité feu API 6FA
Volant de manœuvre fixe non montant
Applications
- Réseaux d’eau, gasoil, vapeur, pétrochimie, industries pétrolières, gaz
Spécificités
- Dimensions: DN 50 à DN 600 (NPS 2" à 24")
- Raccordement: Brides RF Class 150 / PN 20
- Température Min/Max: -29°C à +425°C
- Pression Maxi: 20 Bars (voir la fiche technique téléchargeable)
Matière
Acier moulé ASTM A216 WCB
Caractéristiques
- Tige montante non tournante
- Chapeau et presse étoupe boulonné
- Passage intégral
- Sécurité feu API 6FA
- Opercule 1 pièce flexible
- ½ stellite ( Trim 8 , sièges stellités )
- Peinture acrylique épaisseur 60 μm
- Surépaisseur de corrosion 3 mm
