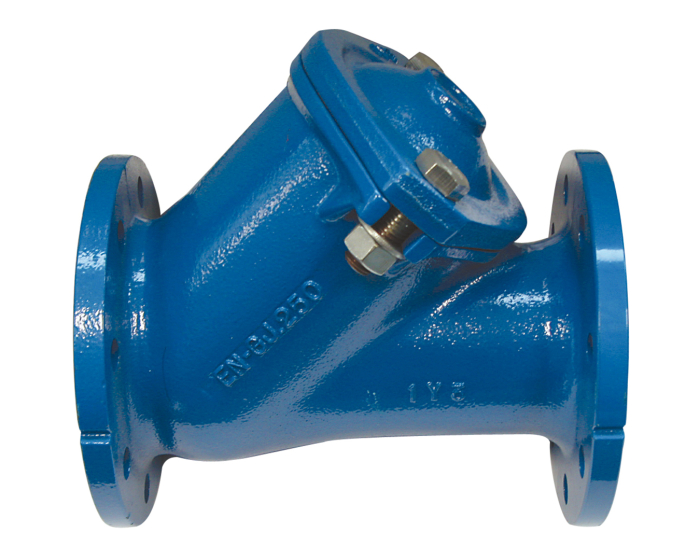

Clapet de non retour à boule NBR, conforme NF - Brides PN10 - Fonte GS
Ce clapet à boule en fonte est conforme à la norme NF EN 12050-4 pour les stations de relevage.
Conçu pour les réseaux d’adduction, de distribution et d’évacuation d’eau, il est revêtu d’une peinture époxy anticorrosion et pourvu d'une boulonnerie inox. Trappe de visite pour faciliter la maintenance.
Passage intégral évitant les pertes de charge.
Applications
- Pour réseaux d’adduction, de distribution et d’évacuation d’eau
Spécificités
- Dimensions: DN 40 à 500
- Raccordement: à brides PN10/16 RF du DN40 au 150 et PN10 au-delà
- Température Min/Max Ts: -10°C à +70°C
- Pression Maxi Ps: 10 bar
Détails sur la Fiche technique pdf téléchargeable
Montage et étanchéité
Montage vertical avec fluide ascendant ou horizontal.
Sens de passage indiqué sur le corps par une flèche.
Contre pression minimum pour étanchéité entre 0.3 et 0.5 bars
Matière
- Fonte EN GJS-400-15 : Corps et Chapeau
- Visserie inox
- Joint de chapeau NBR
- Boule:
- DN 40 à 200: Aluminium revêtu NBR
- DN 250 à 500: Fonte EN GJS-400-15 + NBR
Caractéristiques
- Clapet à boule métallique revêtue NBR
- Peinture époxy couleur bleue
- Trappe de visite
