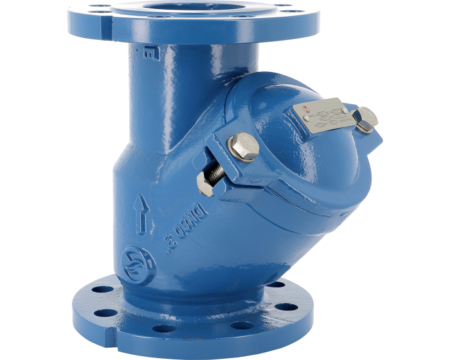

Clapet de non retour à boule en fonte, à brides - Trappe de visite - Peinture et visserie anti-corrosion
Clapet de non-retour à boule en fonte GS EN GJS-400-15 conçu pour les réseaux d’adduction, de distribution et d’évacuation d’eau.
Protection anticorrosion avec le corps revêtu d’une peinture époxy bleue et visserie en inox.
La trappe de visite facilite la maintenance.
Applications
- Pour réseaux d’adduction, de distribution et d’évacuation d’eau
Spécificités
- Dimensions: DN 40 à DN 300
- Raccordement: à brides PN10/16 RF jusqu’au DN 150, PN10 au-delà
- Température Min/Max Ts: -10°C à +90°C
- Pression Maxi Ps: 10 bar
Détails sur la Fiche technique pdf téléchargeable.
Montage et étanchéité
Montage horizontal ou vertical avec fluide ascendant.
Respecter le sens de passage indiqué sur le corps par une flèche.
Contre pression minimum pour étanchéité: 1 bar.
Joint NBR et boule NBR jusqu'au DN 40 (Alu ou Acier revêtu NBR au-delà)
Matière
- Fonte EN GJS-400-15 : Corps, Chapeau
- Boule:
- DN 40 > NBR
- DN 50 à DN 80 > Aluminium revêtu NBR
- DN 100 à 300 > Acier A216WCB revêtu NBR
- Joint chapeau NBR
- Boulonnerie Inox AISI 304
Caractéristiques
- Clapet à boule
- Trappe de visite
- Peinture anticorrosion époxy poudre bleue, épaisseur 250 microns
- Boulonnerie inox anticorrosion
