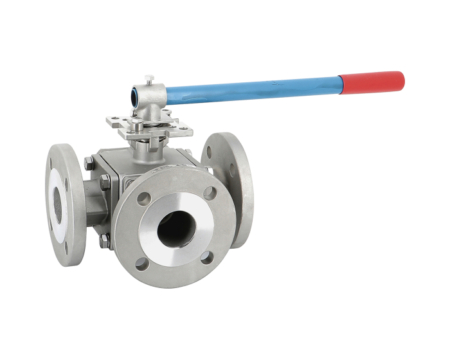

Vanne 3 voies en T à Brides, à tournant sphérique. Corps et sphère Inox - PN16
Ce robinet à sphère 3 voies à passage intégral est équipé d'une platine ISO 5211 permettant sa motorisation (montage direct). Sphère arbrée du DN 100 au DN 150.
Cadenassable, il est conçu pour le sectionnement ou la déviation de fluides dans les réseaux chimiques et pharmaceutiques, industries pétro-chimiques, installations hydrauliques et air comprimé (Vide exclu).
Applications
- produits chimiques,
- industries pétro-chimiques,
- installations hydrauliques,
- installations de chauffage,
- distribution air,
- eau,
- Ne convient pas pour le vide
Montage et étanchéité
Cette vanne peut être commandée par un actionneur monté directement sur la platine ISO 5211 grâce à l’axe carré (jusqu’au DN 80).
L’étanchéité est réalisée par :
- un presse étoupe PTFE chargé verre
- un joint torique Viton® à l’axe
- des sièges en PTFE chargé verre.
Zones ATEX & atmosphère explosive
Compatible pour les atmosphères explosives, ATEX Zone 1&21 et Zone 2&22 notamment grâce au double système antistatique.
Spécificités
- Dimensions: DN 25 à DN 150
- Raccordement: à brides PN16 RF
- Température Min/Max Ts: -30°C à +150°C
- Pression Maxi Ps: 16 bar
Matière
- Inox : corps (EN 1.4408), sphère et axe, système antistatique
- PTFE chargé 15% verre: Siège, Presse étoupe, Garniture P.E.
Caractéristiques
- Passage intégral
- Axe inéjectable
- Double système antistatique
- Sièges PTFE chargés verre
- Poignée cadenassable
- Motorisable ( Platine ISO 5211 - montage direct jusqu’au DN 80 )
- Étanche sur les 3 voies
- Lumière en T
- Sphère arbrée du DN 100 au DN 150
Détails sur la Fiche technique PDF téléchargeable
