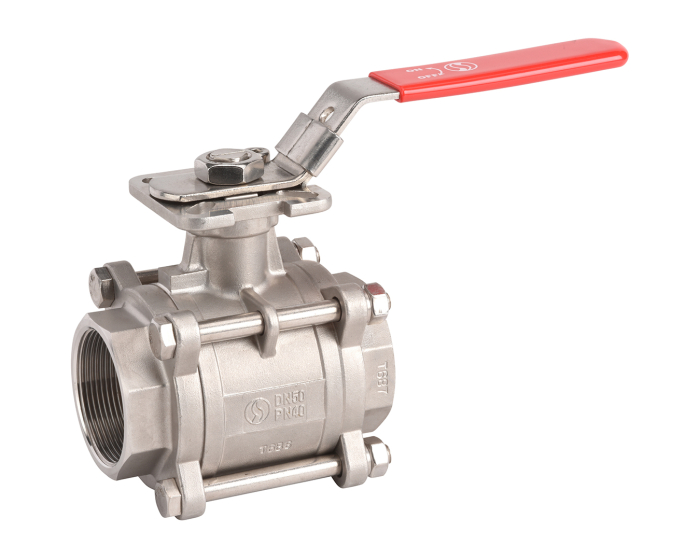

Robinet sphérique 3 pièces inox (corps et sphère) - Montage Direct - Passage intégral - Sièges PTFE/Verre - Femelle BSP
Cette vanne à boisseau sphérique tout inox, modèle 3 pièces, est équipée d'une platine ISO 5211 permettant le montage direct (motorisation), avec passage intégral pour le sectionnement de fluides dans les réseaux chimiques et pharmaceutiques, industries pétro-chimiques, installations hydrauliques et air comprimé. Le robinet peut être commandé par l'actionneur monté directement sur la platine, grâce à l’axe carré inéjectable.
Modèle cadenassable.
Applications
- industrie chimique et pharmaceutique,
- industrie pétro-chimique,
- installations hydrauliques,
- air comprimé
Spécificités
- Dimensions: DN 1/4" à DN 2"
- Raccordement: Femelle / Femelle taraudé BSP
- Température Min/Max Ts: -20°C à +180°C
- Pression Maxi Ps:
- 63 bar jusqu’au DN 3/4"
- 40 bar du DN 1" au DN 2"
Montage et étanchéité
Pour l’étanchéité, la vanne est pourvue:
- d'un presse étoupe PTFE
- d'un joint torique FKM à l’axe
- des sièges en PTFE chargé 15% verre (meilleure résistance thermique et mécanique).
Zones ATEX & atmosphère explosive
Compatible pour les atmosphères explosives, ATEX Zone 1&21 et Zone 2&22, ce robinet à tournant sphérique dispose d'un double système antistatique.
Matière
- Inox ASTM A351 CF8M (corps)
- Inox: sphère, axe, poignée
- PTFE: Presse étoupe, Joint de corps
- Siège PTFE chargé 15% verre
Caractéristiques
- ATEX
- Double système antistatique (bille entre axe-corps et axe-sphère)
- Motorisable avec montage direct ( Platine ISO 5211 )
- Axe inéjectable
- Poignée cadenassable
- Passage intégral
Détails sur la Fiche technique PDF téléchargeable
