Robinet à tournant sphérique 2 pièces wafer - INOX - modèle étroit - Class 300

Robinet à tournant sphérique 2 pièces étroit type wafer - corps inox forgé - Class 300
Vanne Adler FA2. Cette vanne sphérique compacte en inox présente une conception équivalente à la classe de pression ASME Class 300 (≈ PN 50) selon la norme ASME B16.34.
Elle offre ainsi une tenue en pression élevée tout en conservant un format wafer modèle étroit, idéal pour les installations où l’encombrement est limité.

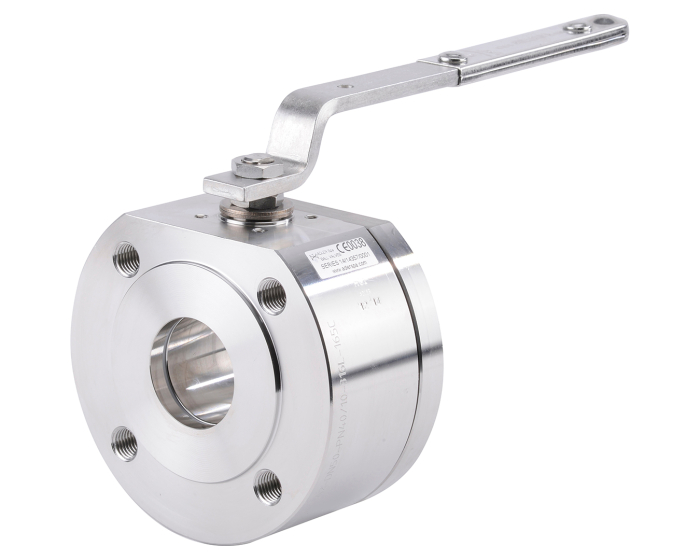

Robinet inox à sphère inox, 2 pièces entre brides étroit, à passage intégral et axe inéjectable.
Utilisé pour le sectionnement de fluides dans les réseaux chimiques et pharmaceutiques, industries pétrochimiques, installations hydrauliques et air comprimé.

À partir du DN 50, un trou de dégazage dans la sphère, placé au niveau du contact avec l’axe, permet d'éviter une surpression dans la sphère.
Usinage du siège pour décompression à partir du DN 65 (respecter le sens de passage indiqué sur le corps par une flèche)
Commande par levier. En option: levier cadenassable, volant ovale ou avec rehausse.
Un actionneur peut être monté sur la platine ISO 5211.

Applications

• Industries chimiques
• industries pharmaceutiques,
• industries pétro-chimiques,
• installations hydrauliques,
• air comprimé.
  • air comprimé à température ambiante:
    • 10 bars jusqu’au DN50,
    • 8 bars du DN65 au 100
• vapeur:
  • 8 bars jusqu’au DN50,
  • 6 bars du DN65 au 100,
• Tenue au vide 10-5 torr (sans pression amont).

Montage et étanchéité

Certification émissions fugitives suivant norme EN 15848-1 :2003 Classe A garantissant une excellente étanchéité à l’axe et prévenant les risques de rejet vers l’extérieur.
Emissions fugitives suivant la norme ISO 15848-1 : 2003 Classe A.
L’étanchéité est assurée par un presse étoupe composé de 3 joints chevrons PTFE chargés graphite et des sièges PTFE.
Presse étoupe avec rattrapage de jeu par rondelles élastiques.

Zones ATEX & atmosphère explosive

Robinet avec certification sécurité feu ISO 10497 permettant de diminuer les risques en cas de feu.
Compatible pour les atmosphères explosives, ATEX Zone 1&21 et Zone 2&22.
Double système antistatique.

Spécificités

• Dimensions: DN 15 à DN 150 (NPS 1/2" à 6")
• Raccordement: Entre brides Class 300 (PN50 RF)
• Température Min/Max Ts: - 28°C à + 200°C
• Pression Maxi Ps: 50 bar

Matière

• Corps Inox forgé ASTM A479 316L (jusqu’au DN100)
• Inox: sphère, double système antistatique, axe
• PTFE chargé 15% graphite: Presse étoupe à joints Chevron

Caractéristiques

• Modèle étroit Wafer
• Sphère non dépassante avec corps démontable
• Trous de fixations taraudés
• Passage intégral
• ATEX
• Double dispositif antistatique
• Sécurité feu ISO 10497 (marquage ISO-FT)
• Emissions fugitives ISO 15848-1
• Motorisable ( platine ISO 5211 )
• Axe inéjectable
• Étanchéité de l’axe par 3 joints Chevrons PTFE chargés graphite.
• Siège usiné à partir du DN 65
• Trou de dégazage dans la sphère à partir du DN50

Options

• Commande possible par réducteur à volant IP67 du DN15 au DN150 (NPS 1/2" à 6") – recommandée à partir du DN150
• Levier inox (DN15 à DN150)
• Prolongateur d’axe acier ou inox, hauteur 100 mm (DN15 à DN150)
• Système homme mort (Deadman) DN15 à DN50
• Dégraissage oxygène (DN15 à DN150)

Détails et autres options sur la Fiche technique PDF téléchargeable
