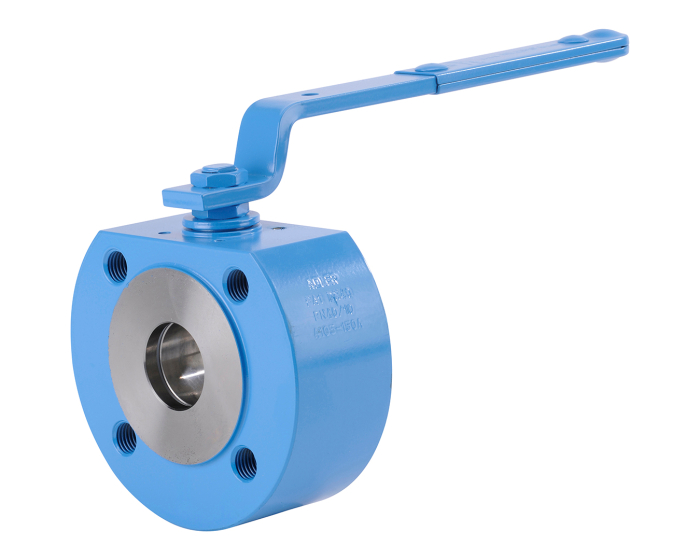

Robinet à tournant sphérique 2 pièces wafer – ACIER – modèle étroit – PN20

Vanne ADLER FA1/FA2: robinet à tournant sphérique entre brides 2 pièces - PN20 - Acier forgé / inox
Robinet à tournant sphérique 2 pièces entre brides de type wafer, avec corps acier forgé et sphère inox non dépassante.
Disposant d'un passage intégral, cette vanne à boisseau sphérique est conçue pour le sectionnement de fluides dans les réseaux chimiques et pharmaceutiques, industries pétro-chimiques, installations hydrauliques, ainsi que air comprimé et vapeur (limites de pression à respecter dans ces 2 utilisations).
Certifié Sécurité Feu et émissions fugitives, il est compatible ATEX Zone 1&21 et Zone 2&22, avec double système antistatique.
Ce robinet industriel, avec corps acier forgé démontable, peut être commandé par un actionneur en option, monté grâce à la platine ISO 5211 (volant ovale, rehausse...).
Commande par levier cadenassable.
Option système homme mort possible.

Applications

• Industries chimiques,
• industries pharmaceutiques,
• industries pétro-chimiques,
• installations hydrauliques,
• air comprimé,
  • Air comprimé à température ambiante:
    • 10 bars jusqu’au DN50,
    • 8 bars du DN65 au 100
• Tenue au vide 10-5 torr (sans pression amont)
• Vapeur : 8 bars jusqu’au DN50, 6 bars du DN65 au 100

Montage et étanchéité

Certification émissions fugitives suivant norme EN 15848-1 :2003 Classe A garantissant une excellente étanchéité à l’axe et prévenant les risques de rejet vers l’extérieur.
L’étanchéité de l'axe est assurée par un presse étoupe composé de 3 joints chevrons PTFE chargés graphite, avec rattrapage de jeu par rondelles élastiques. Système complété par des sièges PTFE (usinés à partir du DN65).

Zones ATEX & atmosphère explosive

Robinet avec certification sécurité feu ISO 10497 permettant de diminuer les risques en cas de feu.
Compatible pour les atmosphères explosives, ATEX Zone 1&21 et Zone 2&22 notamment grâce au double système antistatique.

Spécificités

• Dimensions: DN 15 à DN 250
• Raccordement: entre brides PN40 jusqu'au DN80, puis PN16 à partir du DN100
• Température Min/Max Ts: - 28°C à + 200°C
• Pression Maxi Ps: 40 bar jusqu’au DN80, 16 bars au-delà

Matière

• Corps acier forgé ASTM A105N
• Inox: Sphère, Axe, Double système antistatique
• PTFE: Joint de corps, Siège, Joint d’axe
• PTFE chargé 15% graphite: Joints Chevron

Caractéristiques

• Modèle étroit Wafer (ADLER FA1/FA2)
• ATEX
• Sécurité feu ISO 10497 (marquage ISO-FT)
• Émissions fugitives suivant ISO 15848-1 : 2003 Classe A
• Double système antistatique
• Motorisable (Platine ISO 5211)
• Axe inéjectable
• Passage intégral
• Sphère non dépassante avec corps démontable
• Trou de dégazage dans la sphère (au niveau du contact avec l’axe pour éviter une surpression dans la sphère) à partir du DN50
• Usinage du siège pour décompression à partir du DN65 (respecter le sens de passage indiqué sur le corps par une flèche)
• Trous de fixations taraudés
• Peinture époxy polyamide couleur bleue RAL5012 épaisseur 35 microns

Gamme

Corps acier entre brides PN40 jusqu'au DN80 puis PN16 à partir du DN100 du DN 15 au DN 250 (*)
Réducteur à volant recommandé à partir du DN150.

Options

• Commande possible par réducteur à volant IP67 du DN 15 au DN 200 – Réducteur à volant recommandé à partir du DN 150
• Système de cadenassage du DN 15 au DN 200
• Levier inox du DN 15 au DN 200
• Volant acier ou inox ovale selon DN
• Prolongateur d’axe acier ou inox hauteur 100 mm du DN 15 au DN 200
• Système homme mort ( Deadman ) du DN 15 au DN 50
• Dégraissage oxygène du DN 15 au DN 200
• Visserie tout inox

Autres options possibles: consultez la fiche technique ou contactez-nous.
