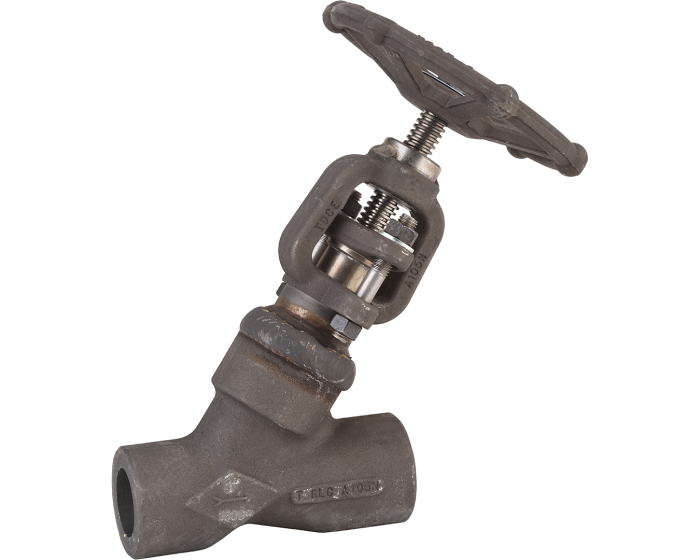

Robinet à soupape à siège incliné - Acier forgé TRIM 5 - Raccord à souder SW, class 1 500
Vanne à soupape à passage intégral, utilisée pour le sectionnement ou le réglage de réseaux d’eau, gasoil, vapeur, pétrochimie, industries pétrolières et gaz. Tige montante tournante avec chapeau soudé.
Siège incliné, clapet et axe inox. Supporte jusqu'à +450°C et 255 bar.
Applications
- industries pétrolières
- industries gaz
- industries pétrochimiques,
- applications vapeur,
- applications haute pression,
- réseaux gasoil,
- réseaux eau.
Montage et étanchéité
Un presse étoupe graphite assure l’étanchéité.
Respecter le sens de passage (indiqué par une flèche sur le corps).
Zones ATEX & atmosphère explosive
Compatible pour les atmosphères explosives, ATEX Zone 1&21 et Zone 2&22
Spécificités
- Dimensions: DN 15 à DN 50 (NPS 1/2" à 2")
- Raccordement: à souder SW
- Température Min/Max Ts: -29°C à +425°C
- Pression Maxi Ps: 255 bar (Class 1500)
Matière
- Acier forgé ASTM A105N
- Acier carbone: volant, écrou de volant
- Inox: Axe, Clapet
- Acier: Noix de manœuvre, Chapeau,
- Garniture presse étoupe: graphite
- Siège Stellite
Caractéristiques
- Full stellite (Trim 5)
- Class 1500
- Tige montante (OS&Y)
- Chapeau soudé
- Presse étoupe boulonné
- Passage intégral
Détails sur la Fiche technique PDF téléchargeable
