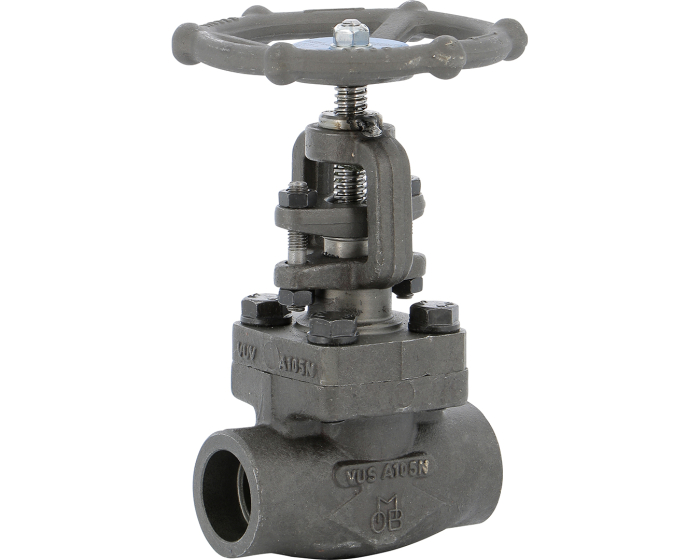

Robinet à soupape, acier forgé Trim8, modèle à souder class 800 (SW)
Robinet à souder en acier forgé 1/2 stellite, ATEX (Zone 1&21 et Zone 2&22).
Modèle à soupape prévu pour le sectionnement ou le réglage de réseaux d’eau, gasoil, vapeur, pétrochimie, industries pétrolières et gaz. Passage standard, tige montante tournante équipée d'un chapeau boulonné.
Applications
- industries pétrolières,
- industries gaz, gasoil
- industries pétrochimiques,
- applications vapeur,
- applications haute pression,
- réseaux d'eaux.
Montage et étanchéité
Un presse étoupe graphite et un joint de chapeau inox + graphite assurent l'étanchéité de cette vanne.
Passage standard.
Respecter le sens de passage (indiqué par une flèche sur le corps).
Zones ATEX & atmosphère explosive
Cette vanne à soupape en acier forgé est compatible pour les atmosphères explosives, ATEX Zone 1&21 et Zone 2&22.
Spécificités
- Dimensions: DN 10 à DN 50 (NPS 3/8" à 2")
- Raccordement: à souder SW
- Température Min/Max Ts: -29°C à +425°C
- Pression Maxi Ps: 136 bar (Class 800)
Matière
- Acier forgé ASTM A105N
- Acier carbone: volant, écrou de volant
- Inox: clapet, Axe, Siège (+ Stellite), Fouloir
- Acier: noix de manœuvre, chapeau
- Garniture presse étoupe: graphite
Caractéristiques
- ½ stellite (Trim 8)
- Class 800
- Tige montante tournante (OS&Y)
- Chapeau boulonné
- Presse étoupe boulonné
Détails sur la Fiche technique PDF téléchargeable
