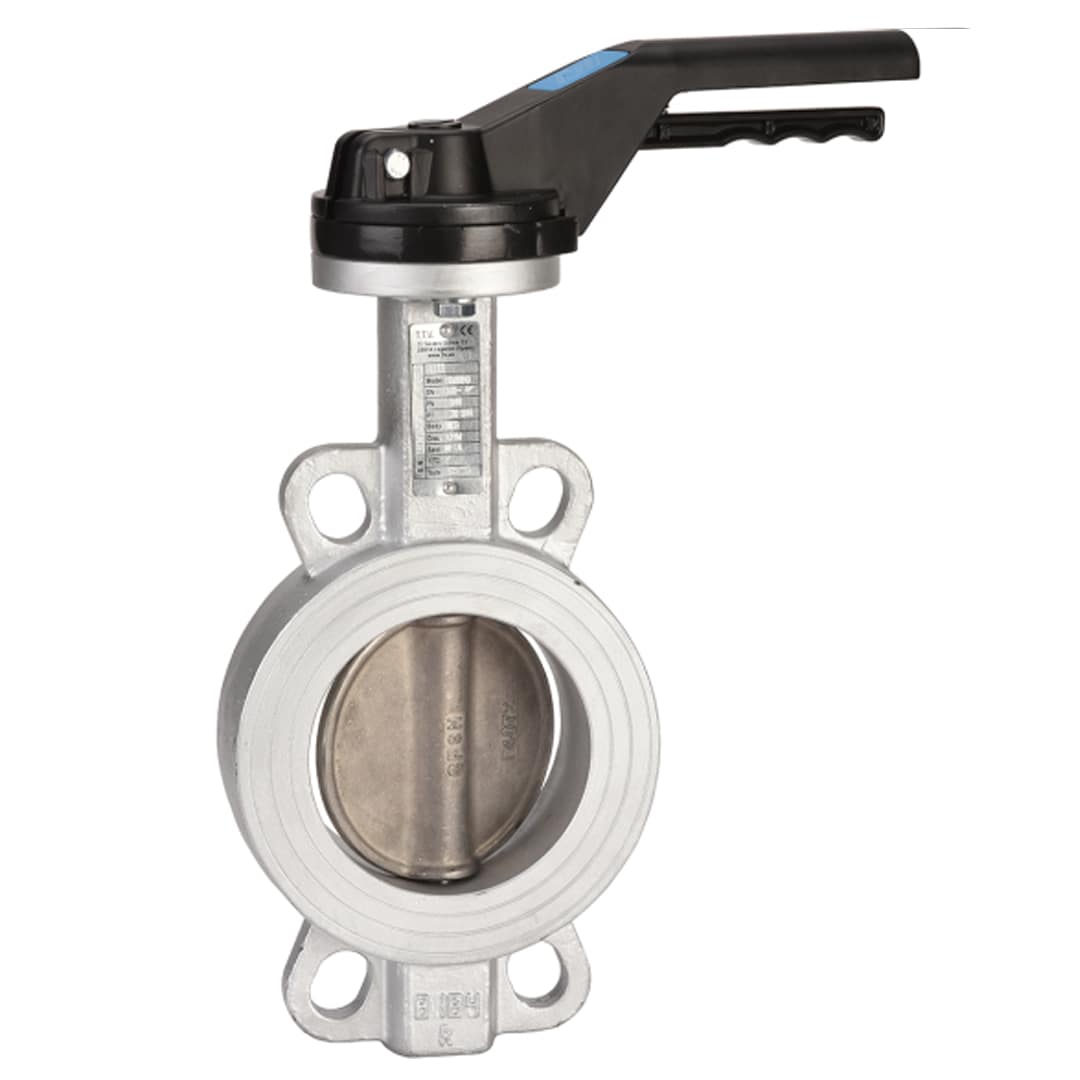

Vanne papillon Métal Métal. Non étanche. Papillon inox ou fonte selon DN. Poignée fonte/ aluminium. Modèle à oreilles de centrage (Wafer)

Robinet à papillon à Oreilles de centrage - ACIER / inox ou fonte - Métal Métal

Réassort sur commande

Robinet papillon contact métal/métal, conçu pour le sectionnement ou le réglage de réseaux de fumées à haute température, pulvérulents. Robinet garantie 10 ans. Papillon inox jusqu’au DN 100 inclus. Papillon fonte chromé à partir du DN 125. Non étanche, coefficient de fuite: 2% du Kvs
Non adapté pour emploi sur la vapeur.

  • DN 40 à DN 1400 (pour DN supérieur à ceux présentés, nous consulter)
  • Entre brides PN10/16 et Class 150 (PN20)
  • Min/Max Ts: -20°C à +350°C (pour température supérieure, nous consulter)
  • Maxi Ps: 16 bar jusqu’au DN 300

Détails et fiche technique téléchargeable ci-dessous

En cas de rupture, cet article est réapprovisionné régulièrement.

Sélectionner une option pour afficher le tarif
Ref: PAP12222 Catégories : ,

Vous pouvez ajouter différentes variations de ce produit à votre panier.
Changez les options disponibles pour sélectionner la référence souhaitée.
Les quantités peuvent être redéfinies sur la page de commande.

Voir la fiche technique

Matières: Corps acier ASTM A216 WCB, Papillon inox jusqu’au DN 100 inclus, Papillon fonte chromé à partir du DN 125. Poignée en fonte/ aluminium.
Col long pour calorifuge
Modèle à oreilles de centrage (Wafer)
Axe traversant
Motorisable (montage direct, platine ISO 5211)

Montage possible entre brides PN10, PN16 ou Class 150 suivant DN.
Compatible pour les atmosphères explosives, ATEX Zone 1&21 et Zone 2&22 sur demande.

Options

Commande possible par levier inox, réducteur à volant, réducteur à chaîne et avec rehausse.
Le robinet peut être commandé par un actionneur monté directement sur la platine ISO 5211 grâce à l’axe carré (jusqu’au DN400).

Dimensions

DN 40 – 1'' 1/2, DN 50 – 2'', DN 65 – 2'' 1/2, DN 80 – 3'', DN 100 – 4'', DN 125 – 5'', DN 150 – 6'', DN 200 – 8'', DN 250 – 10'', DN 300 – 12'', DN 350 – 14'', DN 400 – 16'', DN 450 – 18'', DN 500 – 20''
Informations données à titre indicatif et sous réserve de modifications éventuelles. Descriptif et photos non contractuels.
