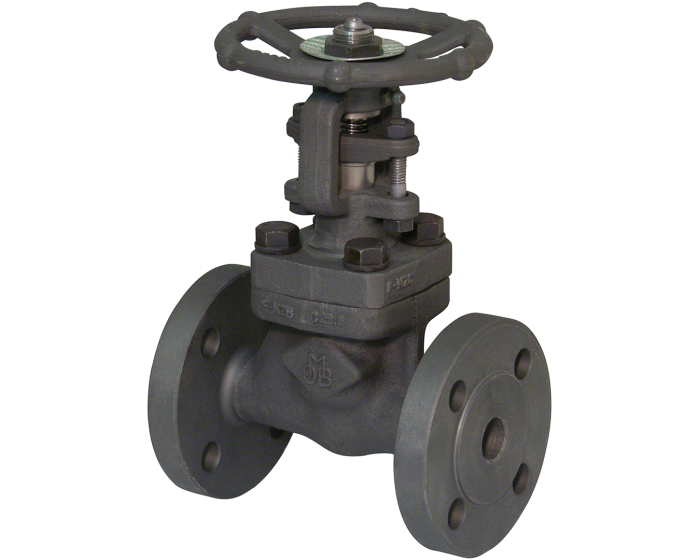

Robinet à opercule à Brides, corps acier forgé F11 - TRIM 5, PN50 (Class 300)
Vanne à opercule à brides avec chapeau et presse étoupe boulonnés, tige montante non tournante. Corps acier forgé full stellite (TRIM5), catégorie Class 300 (PN50).
Ce robinet à opercule est utilisé pour le sectionnement de réseaux d’eau, gasoil, vapeur, pétrochimie, industries pétrolières et gaz.
Applications
- industries pétrolières,
- industries gaz,
- pétrochimie,
- gasoil,
- réseaux d’eau,
- applications vapeur,
- applications haute pression
Montage et étanchéité
Sur brides Class 300 (PN50).
L’étanchéité est assurée par un presse étoupe graphite et un joint de chapeau inox&+ graphite.
Zones ATEX & atmosphère explosive
Compatible pour les atmosphères explosives, ATEX Zone 1&21 et Zone 2&22
Spécificités
- Dimensions: DN15 à DN50 (NPS 1/2" à 2")
- Raccordement: à brides R.F. Class 300 (PN50)
- Température Min/Max Ts: -29°C à +425°C
- Pression Maxi Ps: 50 bar
Matière
- corps Acier forgé ASTM A105N
- Acier carbone: volant, écrou de volant
- Inox: axe, joint (+ graphite), siège (stellité), tirant presse étoupe, fouloir
- Acier: noix de manœuvre, chapeau, opercule (stellité)
Caractéristiques
- Full stellite (Trim 5)
- Class 300 (PN50)
- Passage intégral (attention évolution produit en passage standard)
- Brides intégrales
- Tige montante non tournante (OS&Y)
- Chapeau boulonné
- Presse étoupe boulonné
Détails sur la Fiche technique PDF téléchargeable
