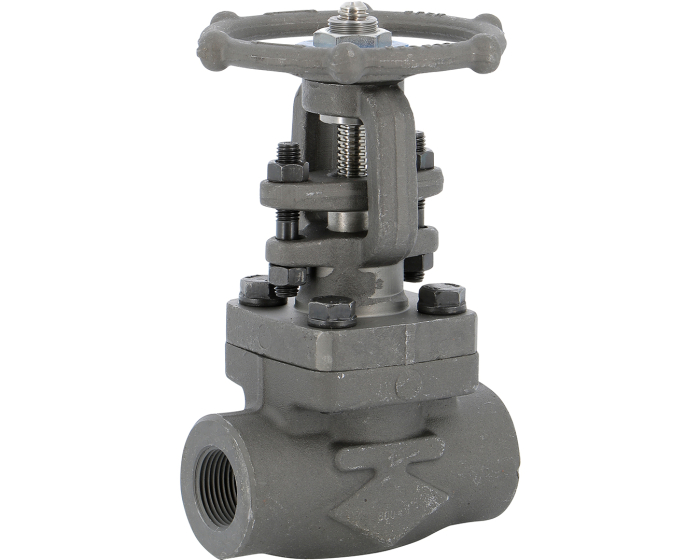

Robinet en acier forgé TRIM 16, avec opercule inox + Stellite - Raccordement femelle NPT - Class 800
Notre vanne à opercule en acier forgé est un modèle TRIM16, à visser (femelle NPT), Class 800 lbs à passage standard.
Prévue pour le sectionnement de réseaux d’eau, gasoil, vapeur, pétrochimie, industries pétrolières et gaz, elle est pourvue d'une tige montante non tournante (OS&Y) et d'un chapeau et d'un presse-étoupe boulonnés.
Applications
- Industries pétrolières,
- industries pétrochimiques,
- industries gaz et gasoil,
- applications vapeur,
- applications haute pression.
Montage et étanchéité
L’étanchéité est assurée par un presse étoupe graphite et un joint de chapeau inox + graphite.
Vanne à opercule à passage standard.
Zones ATEX & atmosphère explosive
Compatible pour les atmosphères explosives, ATEX Zone 1&21 et Zone 2&22.
Spécificités
- Dimensions: DN 10 à DN 50 (NPS 3/8" à 2")
- Raccordement: femelle taraudage NPT
- Température Min/Max Ts: -29°C à +425°C
- Pression Maxi Ps: 136 bar (Class 800)
Matière
- Acier forgé ASTM A105N
- Acier carbone: volant, écrou de volant
- Inox: siège et opercule (+ Stellite), axe, fouloir
- Acier: Noix de manœuvre, Chapeau
- Garniture presse étoupe: Graphite
Caractéristiques
- Trim16
- Class 800
- Passage standard
- Tige montante non tournante (OS&Y)
- Chapeau et presse étoupe boulonné
Détails sur la Fiche technique PDF téléchargeable
