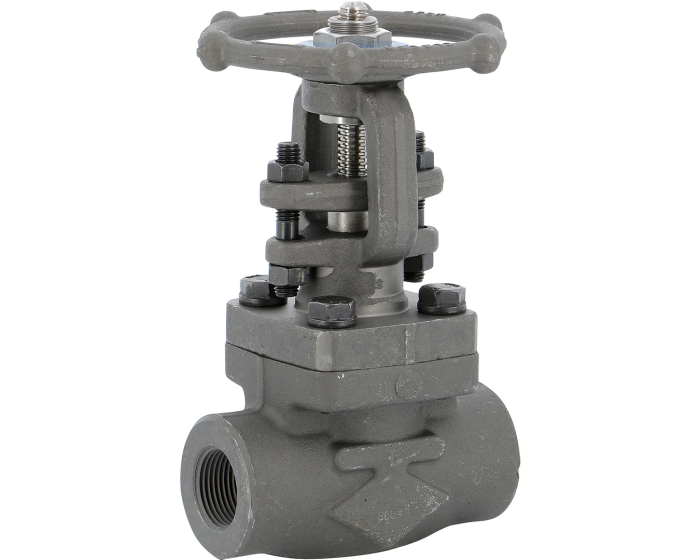

Robinet à opercule corps acier forgé, TRIM 12, à visser (femelle NPT) - Class 800
Vanne à opercule à passage intégral, corps acier forgé ASTM A350 LF2.
Ce robinet est conçu pour le sectionnement de réseaux d’eau, gasoil, vapeur, pétrochimie, industries pétrolières et gaz. Équipé d'une tige montante non tournante (OS&Y), et d'un chapeau et presse étoupe boulonnés, il est compatible ATEX (1&21 et 2&22).
Applications
- Industries pétrolières,
- Industries gaz, pétrochimie, gasoil
- Réseaux eau,
- Applications vapeur,
- Applications haute pression
Montage et étanchéité
Chapeau et presse étoupe boulonné. Modèle de vanne à passage intégral.
L’étanchéité est assurée par un presse étoupe graphite et un joint de chapeau inox 3161 + graphite spiralé.
Zones ATEX & atmosphère explosive
Compatible pour les atmosphères explosives, ATEX Zone 1&21 et Zone 2&22.
Spécificités
- Dimensions: DN 15 à DN 50 (NPS 1/2" à 2")
- Raccordement: Femelle taraudé NPT
- Température Min/Max Ts: -46°C à +425°C
- Pression Maxi Ps: 136 bar (Class 800)
Matière
- Corps Acier forgé ASTM A350 LF2
- Acier carbone: volant, écrou de volant
- Inox: axe, joint (+ graphite spiralé)
- Acier: noix de manœuvre, chapeau, siège (+ stellite), opercule
- Garniture presse étoupe: Graphite
Caractéristiques
- 1/2 stellite (Trim 12)
- Class 800
- Passage intégral
- Chapeau boulonné
- Presse étoupe boulonné
- Tige montante non tournante (OS&Y)
Détails sur la Fiche technique PDF téléchargeable
