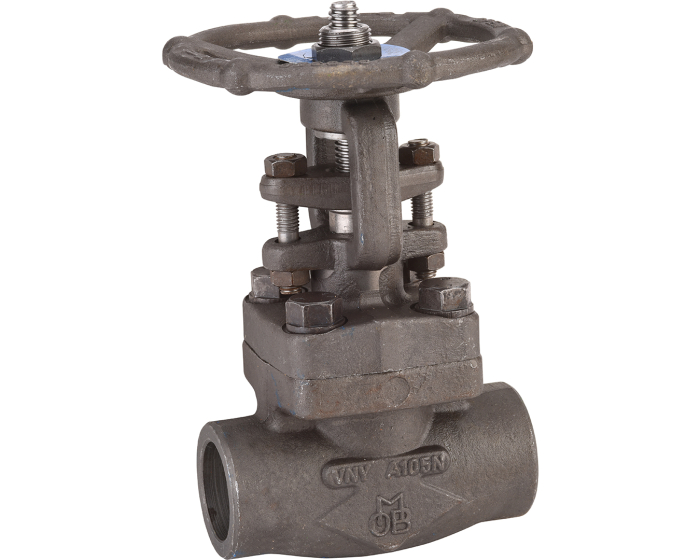

Robinet à opercule en acier forgé - Class 800 - TRIM 12 - Modèle à souder (SW)
Vanne à opercule à passage intégral conçue pour le sectionnement de réseaux d’eau, gasoil, vapeur, pétrochimie, industries pétrolières et gaz. Corps en acier forgé TRIM12, modèle à souder SW, Class 800.
Tige montante non tournante (OS&Y) avec chapeau boulonné en acier, axe inox.
Applications
- industries pétrolières, gasoil,
- industries gaz
- pétrochimie
- réseaux d’eau,
- applications vapeur, haute pression
Montage et étanchéité
Raccordement à souder. Modèle à passage intégral.
Un presse étoupe graphite et un joint de chapeau inox + graphite assurent l’étanchéité de cette vanne à opercule.
Zones ATEX & atmosphère explosive
Compatible pour les atmosphères explosives, ATEX Zone 1&21 et Zone 2&22.
Sécurité renforcée par un chapeau et un presse étoupe boulonné.
Spécificités
- Dimensions: DN 15 à DN 50 (NPS 1/2" à 2")
- Raccordement: à Souder SW
- Température Min/Max Ts: -46°C à +425°C
- Pression Maxi Ps: 136 bar (Class 800)
Matière
- Acier forgé ASTM A350 LF2
- Acier carbone: volant, écrou de volant
- Inox: Axe, Joint (+ graphite spiralé)
- Acier: Noix de manœuvre, Tirant Presse étoupe, Chapeau, opercule, siège (+ Stellite)
- Garniture presse étoupe: Graphite
Caractéristiques
- 1/2 stellite (Trim 12)
- Tige montante non tournante (OS&Y)
- Presse étoupe boulonné
- Chapeau boulonné
- Passage intégral
Détails sur la Fiche technique PDF téléchargeable
