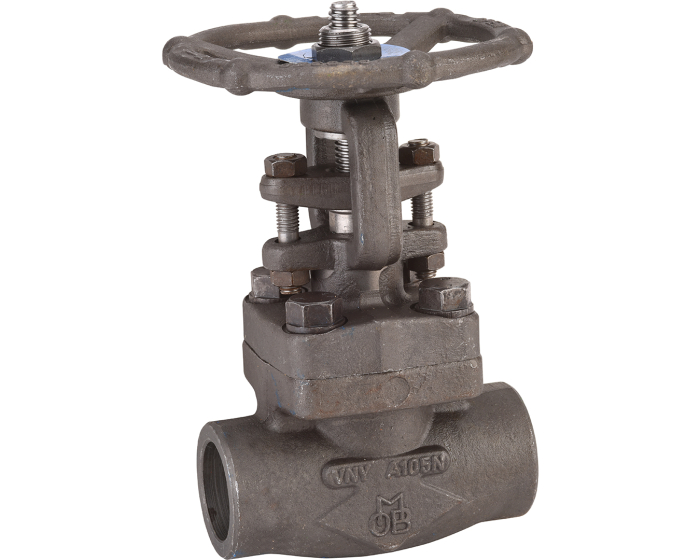

Robinet à opercule en acier forgé TRIM 12 - modèle à souder (SW), 1500 lbs
Cette vanne à opercule corps acier forgé TRIM12, Class 1500, est conçue pour le sectionnement de réseaux d’eau, gasoil, vapeur, pétrochimie, industries pétrolières et gaz.
Modèle à souder à passage standard, avec tige montante non tournante (OS&Y), chapeau et presse étoupe boulonnés.
Applications
- Industries pétrolières,
- industries pétrochimiques,
- eau,
- applications vapeur,
- applications haute pression
Montage et étanchéité
L’étanchéité est assurée par:
- un presse étoupe graphite
- un joint de chapeau inox 316 + graphite spiralé.
Zones ATEX & atmosphère explosive
Compatible pour les atmosphères explosives, ATEX Zone 1&21 et Zone 2&22
Spécificités
- Dimensions: DN 15 à DN 50 (NPS 1/2" à 2")
- Raccordement: à Souder SW
- Température Min/Max Ts: -46°C à +425°C
- Pression Maxi Ps: 255 bar (Class 1500)
Matière
- Acier forgé ASTM A350 LF2
- Acier carbone: volant, écrou de volant
- Acier: Noix de manœuvre, Axe, Siège (+stellite), opercule, chapeau
- Garniture presse étoupe: graphite
Caractéristiques
- 1/2 stellite (Trim 12)
- Chapeau boulonné
- Presse étoupe boulonné
- Passage standard
- Tige montante non tournante (OS&Y)
Détails sur la Fiche technique PDF téléchargeable
