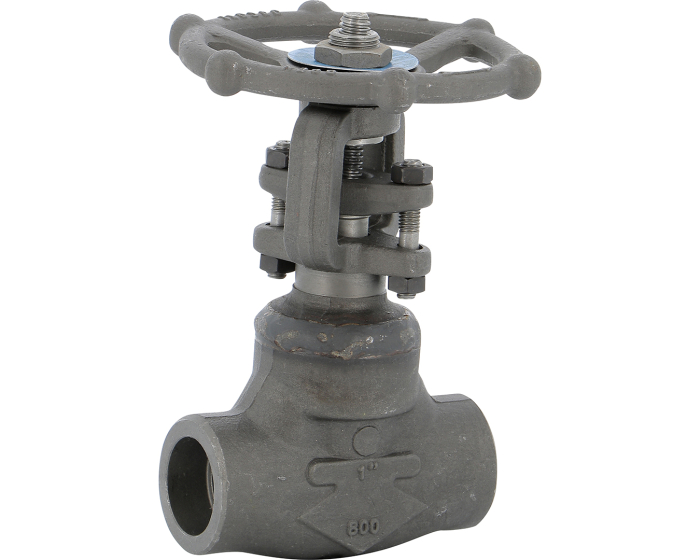

Robinet à opercule Acier forgé (F11), TRIM 5 - Class 800 - à souder (SW)
Modèle de vanne à opercule full stellite (TRIM 5) avec chapeau soudé, corps acier forgé ASTM A182 F11.
Ce robinet à opercule à passage standard, class 800, permet le sectionnement de réseaux d’eau, gasoil, vapeur, pétrochimie, industries pétrolières et gaz.
Il est équipé d'une tige montante non tournante (OS&Y), d'un presse étoupe boulonné.
Applications
- Industries pétrole, pétrochimie
- Industries gaz, gasoil,
- réseaux eau,
- applications vapeur, haute pression.
Montage et étanchéité
L’étanchéité est assurée par un presse étoupe graphite.
Modèle à souder, Class 800.
Zones ATEX & atmosphère explosive
Compatible pour les atmosphères explosives, ATEX Zone 1&21 et Zone 2&22
Spécificités
- Dimensions: DN 15 à DN 50 (NPS 1/2" à 2")
- Raccordement: à Souder SW
- Température Min/Max Ts: -29°C à +540°C
- Pression Maxi Ps: 138 bar (Class 800)
Matière
- Corps Acier forgé ASTM A182 F11
- Acier carbone: volant, écrou de volant
- Inox: axe, siège (stellité), fouloir
- Acier: noix de manœuvre, chapeau, opercule (stellité)
- Garniture presse étoupe: graphite
Caractéristiques
- Full stellite (Trim 5)
- Class 800
- Tige montante non tournante (OS&Y)
- Chapeau soudé
- Presse étoupe boulonné
- Passage standard
Détails sur la Fiche technique PDF téléchargeable.
