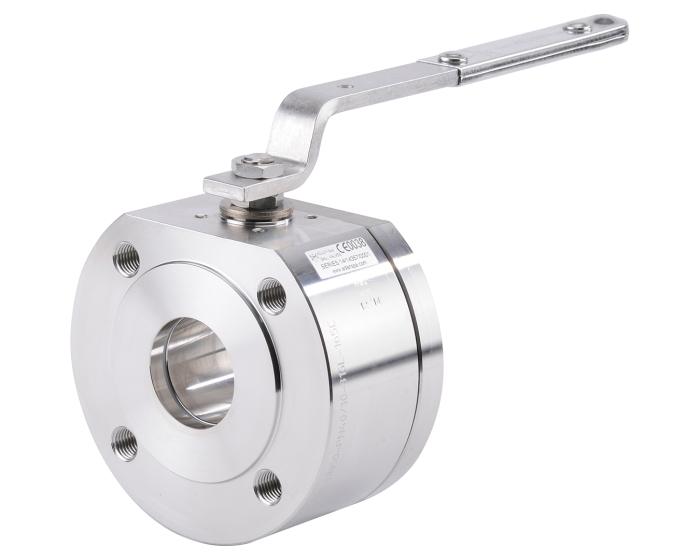

Robinet sphérique modèle étroit en inox, montage entre brides wafer - PN20
Cette vanne à boisseau sphérique est adaptée aux environnements industriels exigeant un haut niveau de sécurité (sécurité feu et émissions fugitives).
Elle est pourvue d'une sphère inox non dépassante et d'un corps démontable inox (inox forgé jusqu'au DN 100).
Robinet à tournant sphérique compact, construction 2 pièces entre brides wafer, à passage intégral et axe inéjectable.
Il est conçu pour le sectionnement de fluides dans les réseaux chimiques et pharmaceutiques, industries pétrochimiques, installations hydrauliques et air comprimé. Vapeur selon utilisation et diamètre.
Commande par levier. En option: levier cadenassable, volant ovale ou avec rehausse.
Le robinet peut être commandé par un actionneur monté sur la platine ISO 5211.
Un trou de dégazage dans la sphère à partir du DN 50, situé au niveau du contact avec l’axe, évite une surpression dans la sphère.
Siège usiné pour décompression à partir du DN 65 (respecter le sens de passage indiqué sur le corps par une flèche).
Applications
- Industries chimiques,
- industries pharmaceutiques,
- industries pétro-chimiques,
- installations hydrauliques,
- air comprimé
- air comprimé à température ambiante:
- 10 bars jusqu’au DN50,
- 8 bars du DN65 au 100
- air comprimé à température ambiante:
- Vapeur:
- 8 bars jusqu’au DN50,
- 6 bars du DN65 au 100
- Tenue au vide 10-5 torr (sans pression amont)
Montage et étanchéité
L’étanchéité est assurée par un presse étoupe composé de 3 joints chevrons PTFE chargés graphite et des sièges PTFE.
Étanchéité de l’axe par 3 joints Chevrons PTFE chargés graphite.
Presse étoupe avec rattrapage de jeu par rondelles élastiques.
Zones ATEX & atmosphère explosive
Cette vanne à boisseau sphérique dispose d'une certification sécurité feu ISO 10497 (marquage ISO-FT) permettant de diminuer les risques en cas de feu.
Certification émissions fugitives suivant norme EN 15848-1 :2003 Classe A, garantissant une excellente étanchéité à l’axe et prévenant les risques de rejet vers l’extérieur.
Compatible pour les atmosphères explosives, ATEX Zone 1&21 et Zone 2&22 notamment grâce au double système antistatique.
Spécificités
- Dimensions: DN 15 à DN 200 (NPS 1/2" à 8")
- Raccordement: entre brides Class 150 (PN20 RF)
- Température Min/Max Ts: - 28°C à + 200°C
- Pression Maxi Ps: 20 bar
Matière
- Corps inox forgé ASTM A479 316L (jusqu’au DN 100)
- inox: sphère, axe, double système antistatique
- PTFE chargé 15% graphite: Presse étoupe à joints Chevron
- PTFE: Joint de corps, Siège
- Poignée Acier zingué
Caractéristiques
- Modèle étroit entre brides type wafer
- Sphère non dépassante
- Corps démontable
- ATEX
- Double dispositif antistatique
- Emissions fugitives suivant la norme ISO 15848-1 : 2003 Classe A
- Sécurité feu ISO 10497
- Motorisable (platine ISO 5211)
- Axe inéjectable
- Passage intégral
- Trou de dégazage dans la sphère (à partir du DN 50)
- Usinage du siège à partir du DN 65
- Trous de fixations taraudés
Options
- Système de cadenassage du DN 15 au DN 200 (NPS 1/2" à 8")
- Levier inox du DN 15 au DN 200 (NPS 1/2" à 8")
- Volant ovale inox, ou volant acier ovale du DN 15 au DN 32 (NPS 1/2" à 1"1/4) - Réducteur à volant recommandé à partir du DN 150
- Prolongateur d’axe acier ou inox hauteur 100 mm du DN 15 au DN 200 (NPS 1/2" à 8")
- Système homme mort (Deadman) du DN 15 au DN 50 (NPS 1/2" à 2")
- Dégraissage oxygène du DN 15 au DN 200 (NPS 1/2" à 8")
Détails et options sur la Fiche technique PDF téléchargeable
