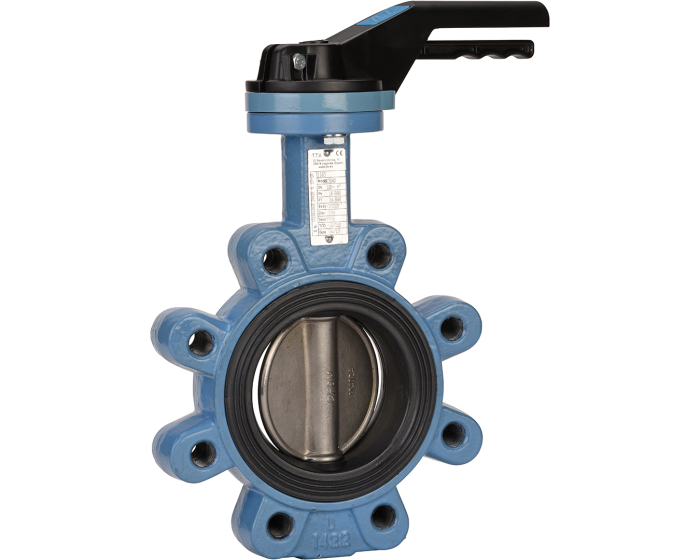

Robinet à papillon à oreilles taraudées - Fonte ductile, papillon inox, manchette EPDM ACS
Robinet à papillon à oreilles taraudées (type Lug) pour le sectionnement ou la régulation de réseaux industriels transportant ces fluides:
- eau froide, eau chaude,
- eau potable,
- eau de mer,
- eau déminéralisée,
- alcool,
- lait de chaux,
- mercure,
- solutions alcalines
- hydroxyde de soude.
Certifié Marine et Offshore (Bureau Veritas), garantie fabricant 10 ans.
Montage et étanchéité
Montage possible entre brides PN10 et PN16 selon le diamètre nominal.
Étanchéité assurée par manchette EPDM ACS.
- Entre brides PN10/16 jusqu’au DN150,
- PN10 au-delà ( PN16 et Class 150 /PN20 sur demande )
Options, automatisation
Options de commande: levier inox, réducteur à volant, réducteur à chaîne, ou avec rehausse.
Prédisposé à l’automatisation: platine ISO 5211 avec axe carré permettant le montage direct d’un actionneur (jusqu’au DN400).
Zones ATEX & atmosphère explosive
Utilisable en atmosphères explosives (ATEX Zone 1&21 ou 2&22, sur demande).
Applications
- Eau froide, eau chaude, eau potable, eau de mer, eau déminéralisée, alcool, lait de chaux, mercure, alcalins, hydroxyde de soude (concentration 70% maxi)
- Déconseillé pour : Hydrocarbures, vapeur, gaz, acides, huiles, fréon
- En emploi temporaire, peut être utilisée en bout de ligne jusqu’au DN50 ( 6 bars maxi )En emploi définitif, monté avec une contre bride en extrémité, peut être utilisé en bout de ligne ( 12 bars maxi jusqu’au DN150 puis 10 bars au-delà )
Matières
fonte ductile EN GJS-500-7 (corps)
inox (papillon)
EPDM ACS (manchette).
Spécificités
- Dimensions: DN 32 à DN 1400 (sur le site, du proposée jusqu'au DN 600 . Au-delà, contactez-nous pour demander un devis
- Raccordement: Entre brides PN10/16 selon diamètre nominal
- Température Min/Max Ts: -20°C à +110°C
- Pression Maxi Ps: 16 Bars jusqu’au DN300 (voir la fiche technique téléchargeable)
Caractéristiques
-
- Col long pour calorifuge

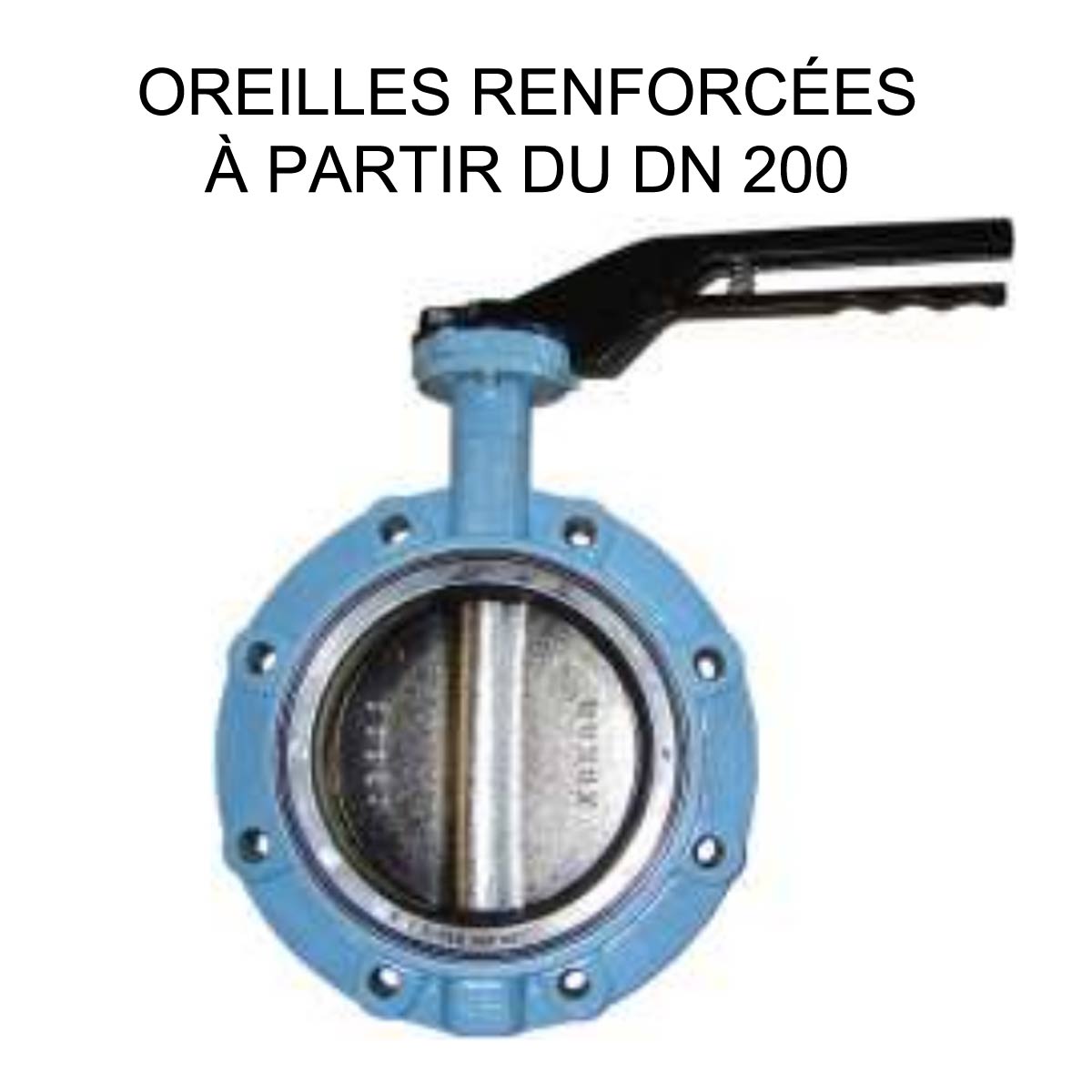

- Modèle à oreilles taraudées (Lug) - Renforcées à partir du DN200
- Axe traversant
- Motorisable (montage direct, platine ISO 5211)
- Manchette en queue d’aronde à partir du DN50, démontable
- Poignée 9 positions, cadenassable jusqu’au DN200, blocable en toutes positions et non cadenassable du DN250 au 300
- Options:
- Réhausse du col de 75 mm
- Carré de manœuvre 30x30 mm pour clé de fontainier
Gamme
- Robinet papillon à oreilles taraudées avec manchette EPDM et commande par levier du DN 32 au DN 300
- Robinet papillon à oreilles taraudées avec manchette EPDM, axe nu du DN 350 au DN1400
- Commande possible par réducteur à volant IP65 du DN 32 au DN 1400
- Commande possible par réducteur à chaîne IP65 du DN 32 au DN 500
- Sur demande , réhausse avec longueur spéciale
- Sur demande, poignée inox CF8M et visserie inox
