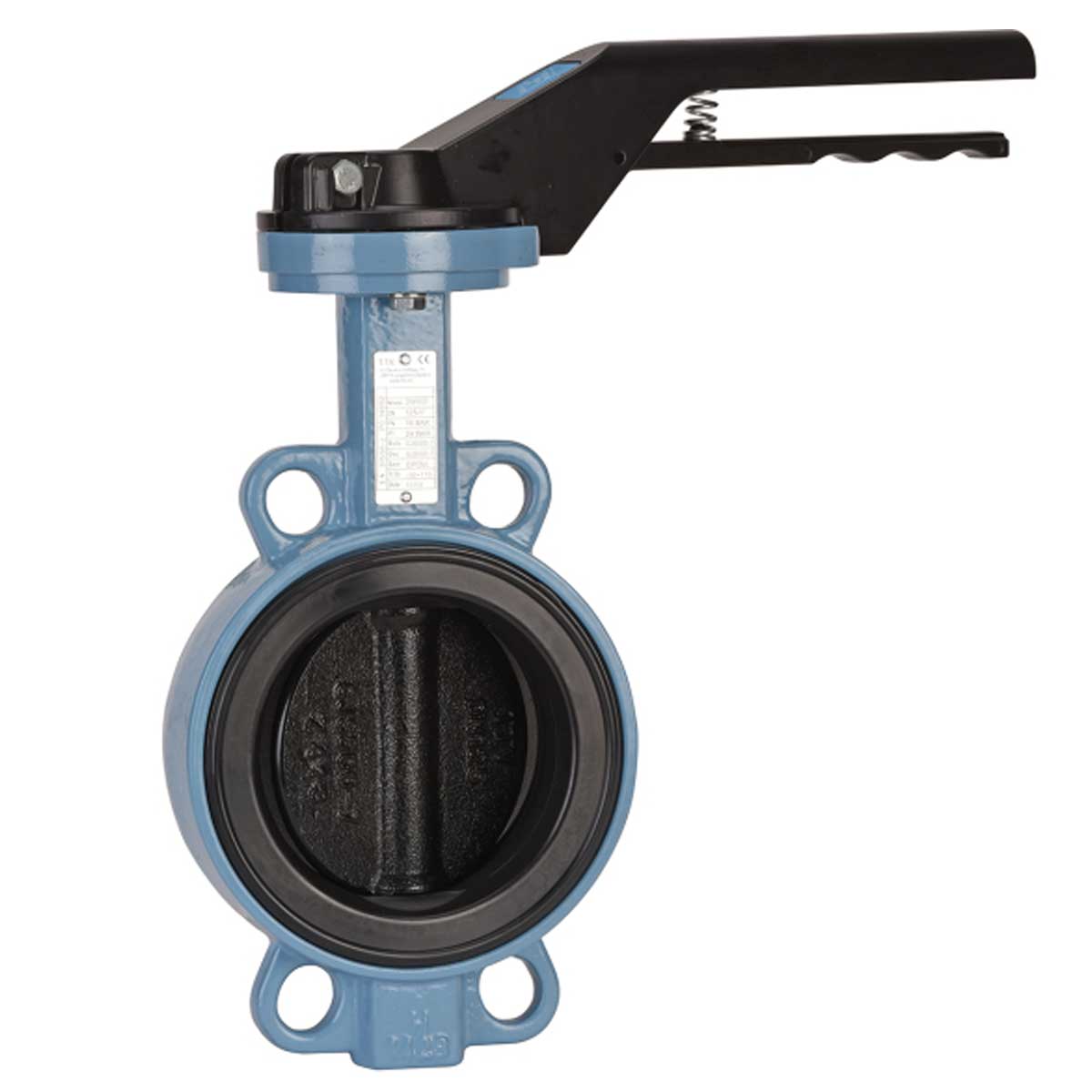

Robinet à papillon à oreilles de centrage – PN25 – Fonte – EPDM vulcanisé
Ce Robinet à papillon Wafer en fonte est destiné au sectionnement ou à la régulation de réseaux d’eau froide et eau chaude en industries, usines de traitement eau, installations impliquant des conduites eau.
La manchette en EPDM vulcanisé assure une résistance renforcée et une plus grande longévité.
Certifié Marine et Offshore / Bureau Veritas.
Garantie fabricant 10 ans.
Corps en fonte ductile EN GJS-500-7, papillon en inox jusqu’au DN100, manchette d'étanchéité en EPDM vulcanisé.
Montage entre brides PN25 ou Class 150 suivant le diamètre nominal.
Options de commande: levier inox, réducteur à volant, réducteur à chaîne ou avec rehausse.
Permet l’automatisation grâce à sa platine ISO 5211 avec axe carré, pour le montage direct d’un actionneur.
Montage et étanchéité
Montage entre brides PN25 et Class 150 (PN20)
Étanchéité assurée par la manchette EPDM (liner), aussi bien au passage du fluide qu’au contact des brides de raccordement.
Applications
- eau froide, eau chaude
- Déconseillé pour: Hydrocarbures, vapeur, gaz, acides, huiles, fréon
Spécificités
- Dimensions: DN 40 à DN 200
- Raccordement: Entre brides PN 25 et Class 150 (PN 20)
- Température Min/Max Ts: -20°C à +110°C
- Pression Maxi: 25 Bars (voir la fiche technique téléchargeable)
Matière
Corps: fonte GJS 500-7
Manchette: EPDM vulcanisé
Papillon inox jusqu’au DN100 inclus
Papillon fonte traité cataphorèse (noir) à partir du DN125
Caractéristiques
- Oreilles de centrage
- Col long pour calorifuge
- Axe traversant
- Modèle à oreilles de centrage (Wafer)
- Axe traversant renforcé
- Motorisable (platine ISO 5211 avec montage direct)
- Manchette EPDM vulcanisé, en queue d’aronde à partir du DN50
- Poignée 9 positions , cadenassable
Gamme
- Commande par levier
Options
- Réhausse du col de 75 mm
- Carré de manœuvre 30x30 mm pour clé de fontainier
- Commande possible par réducteur à volant IP65 du DN40 au DN 200
- Commande possible par réducteur à chaîne IP65 du DN40 au DN200
- Sur demande, réhausse avec longueur spéciale
- Sur demande, poignée inox CF8M et visserie inox
