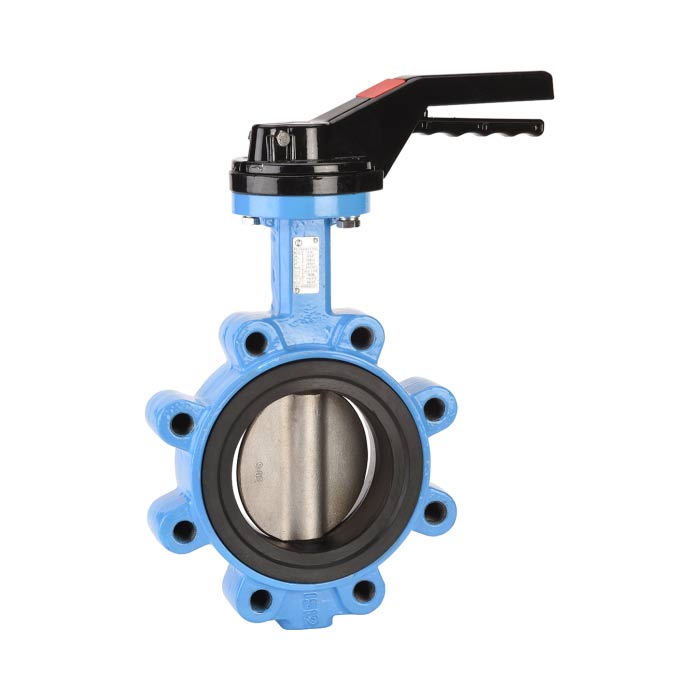

Robinet à papillon à oreilles taraudées – Fonte / Inox – PN10/16 – EPDM HT
Vanne papillon à oreilles taraudées (type Lug) conçue pour le sectionnement ou la régulation de réseaux d’eau froide, eau chaude, eau de mer et eau déminéralisée.
Garantie fabricant 5 ans.
Corps en fonte ductile EN GJS-400-15, papillon en inox, manchette en EPDM HT.
Montage entre brides PN10 ou PN16 selon le diamètre nominal.
Commande par réducteur à volant.
Prédisposé à l’automatisation grâce à la platine ISO 5211 pour montage d’actionneur.
Montage et étanchéité
Montage entre brides PN 10 à PN 16 en fonction du diamètre nominal
Étanchéité assurée par Manchette EPDM HT (Haute Température)
Applications
- Eau froide et chaude
- Eau de mer
- Eau déminéralisée
Spécificités
- Dimensions: DN 40 à DN 600
- Raccordement: Entre brides PN10/16
- Température Min/Max Ts: -20°C à +130°C
- Pression Maxi: 16 Bars jusqu’au DN300 (10 bars au-delà)
En emploi temporaire, peut être utilisée en bout de ligne (6 bars maxi)
En emploi définitif, monté avec une contre bride en extrémité, peut être utilisé en bout de ligne (10 bars maxi)
Voir la fiche technique téléchargeable
Matière
Corps fonte EN GJS 400-15
Manchette: EPDM HT (Haute Température)
Papillon: inox
Caractéristiques
- Col long pour calorifuge
- Axe monobloc traversant (jusqu’au DN65)
- Motorisable (platine ISO 5211)
- Manchette EPDM HT démontable
- Poignée 9 positions jusqu’au DN150 et 12 positions du DN200 au 300, cadenassable
- Oreilles taraudées
Gamme
- Commande par levier du DN 40 au DN 300
- Commande par réducteur à volant du DN 350 au 600
Options
- Commande possible par réducteur à volant du DN 40 au DN 300
