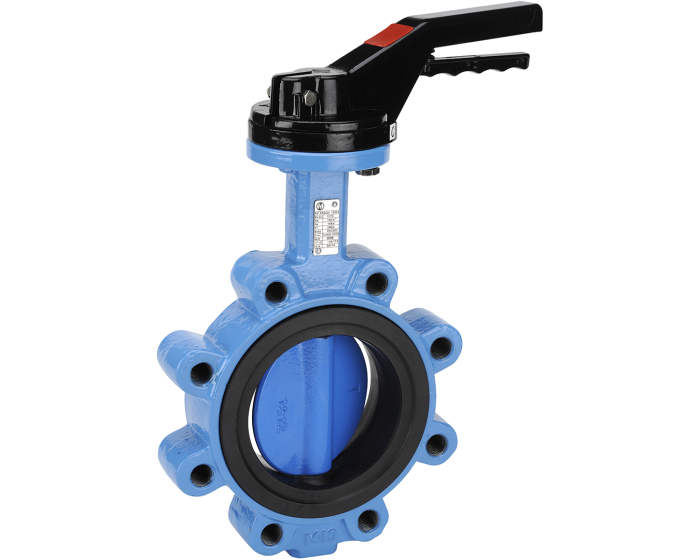

Robinet à papillon à oreilles taraudées – Fonte Ductile – EPDM ACS – PN10/16
Cette vanne papillon industrielle de type Lug permet le sectionnement ou la régulation de réseaux d’eau potable, eau froide et eau chaude.
Garantie fabricant 5 ans.
Attestation de Conformité Sanitaire (ACS) pour l'EPDM de la manchette d'étanchéité.
Corps et papillon en fonte ductile EN GJS-400-15.
Montage entre brides PN10 ou PN16 selon le diamètre nominal choisi.
Commande possible par réducteur à volant.
Prédisposé à l’automatisation: la platine ISO 5211 permet le montage direct d’un actionneur.
Montage et étanchéité
Montage entre brides PN10/16.
Étanchéité par un manchette démontable en EDPM ACS (Attestation de Conformité Sanitaire).
Applications
- Eau froide et chaude, eau potable
Spécificités
- Dimensions: DN 40 à DN 600
- Raccordement: Entre brides PN10/16
- Température Min/Max Ts: -10°C à +110°C
- Pression Maxi Ps: 16 Bars jusqu’au DN300 (10 bars au-delà - voir la fiche technique téléchargeable)
> utilisable en bout de ligne, en emploi temporaire (6 bars maxi)
utilisable en bout de ligne pour un emploi définitif, monté avec une contre bride en extrémité (10 bars maxi)
Matière(s)
Corps fonte EN GJS 400-15
Papillon fonte GS
Manchette EPDM ACS
Caractéristiques
- Col long pour calorifuge
- Papillon fonte GS revêtu peinture époxy
- Axe monobloc traversant (jusqu’au DN65)
- Motorisable (platine ISO 5211)
- Oreilles taraudées (type LUG)
- Manchette EPDM démontable
- Poignée 9 positions jusqu’au DN150 et 12 positions du DN200 au 300, cadenassable
- Peinture électrostatique époxy sur corps et papillon, épaisseur 250μ
Gamme
Commande par levier du DN 40 au DN 300
Commande par réducteur à volant du DN 350 au 600
Options
Commande possible par réducteur à volant du DN 40 au DN 300
