Vanne à papillon à oreilles de centrage - Corps Fonte, papillon inox - PN10/16 et Class 150 (PN20)

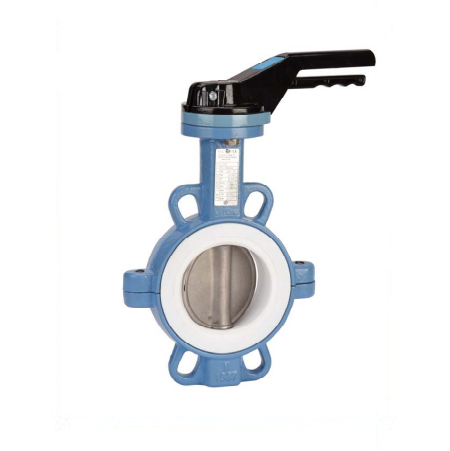

Robinet papillon à oreilles de centrage (Wafer), de marque TTV, spécialement conçu pour le sectionnement ou le réglage de réseaux transportant des fluides corrosifs (acides…).
Pourvue d'une manchette PTFE (règlement CE 1935/2004), cette vanne papillon dispose d'une garantie constructeur de 10 ans.
Le corps du robinet est en fonte ductile EN GJS-500-7, avec papillon en inox.
Applications
- Fluides corrosifs (acides…)
- Tenue au vide : déconseillée
Montage et étanchéité
Montage possible entre brides PN10/16 suivant le DN choisi.
Commande possible par levier inox, réducteur à volant, réducteur à chaîne et avec rehausse.
Ce robinet à papillon peut être commandé par un actionneur monté directement sur la platine ISO 5211 grâce à l’axe carré.
- Montage entre brides:
-
- PN10/16 du DN 32/40 au 300
- Class 150 (PN20) du DN 40 au DN 300
-
Zones ATEX & atmosphère explosive
Sur demande, possibilité de commander une version compatible atmosphères explosives, ATEX Zone 1&21 et Zone 2&22 : nous contacter
Spécificités
- Dimensions: DN32/40 à DN300
- Raccordement: Entre brides PN10/16 et Class 150 (PN20)
- Température Min/Max Ts: -25°C à +200°C
- Pression Maxi Ps: 16 bar jusqu’au DN150, 10 bars au delà (voir courbe ci dessous)
Matière
- fonte GJS 500-7 (corps)
- inox: papillon, axe
- PTFE: manchette
Caractéristiques
- Col long pour calorifuge
- peinture rilsanisée épaisseur 250-300μ
- Motorisable (platine ISO 5211 avec montage direct)
- cadenassable jusqu’au DN150
- Poignée 9 positions
- Papillon inox
- Manchette PTFE épaisseur 3 mm avec âme silicone épaisseur 6 mm
- Axe traversant
- Corps en 2 parties
- Oreilles de centrage
- en option: Carré de manœuvre 30x30 mm pour clé de fontainier, Réhausse du col de 75 mm...
Gamme
- Commande par levier du DN32/40 au DN150
- Commande par réducteur à volant IP65 du DN 200 au 300
Options
Sur demande (nous contacter):
- Commande par réducteur à volant IP65 du DN 32/40 au DN 150
- Commande par réducteur à chaîne IP65 du DN 32/40 au DN 300
- réhausse avec longueur spéciale
- poignée et visserie inox
Détails sur la Fiche technique PDF téléchargeable
