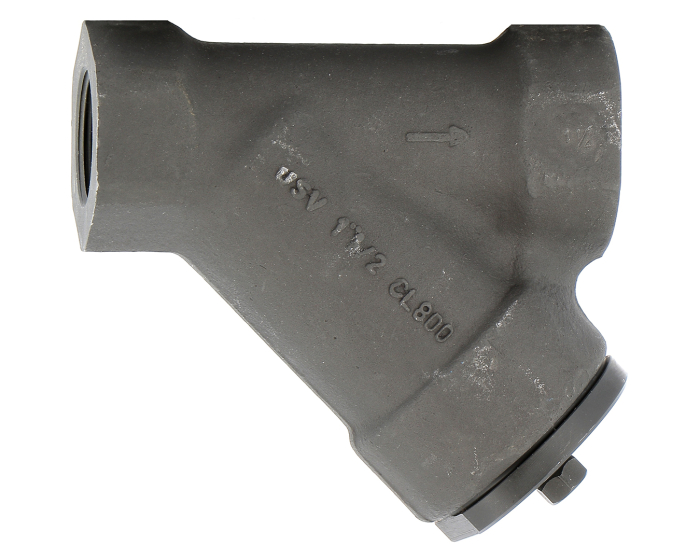

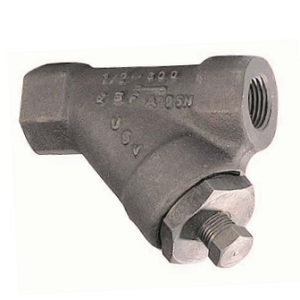

Filtre à tamis en Y – Acier forgé A105N – Taraudé femelle NPT – Haute pression
Ce filtre à tamis en Y est fabriqué en acier forgé A105N.
Conçu pour la filtration sur réseaux industriels soumis à de fortes contraintes, il est utilisé dans industries pétrolières, les réseaux vapeur et les applications haute pression.
Montage et étanchéité
Le raccordement se fait par filetage femelle NPT.
Ce filetage, qui assure une connexion standard robuste, est largement utilisé en milieu industriel.
Le filtre est équipé d’un couvercle vissé muni d’un bouchon de purge démontable.
Ce qui permet d’installer aisément une vanne de purge afin de simplifier les interventions de nettoyage et de maintenance.
L’étanchéité est assurée par un joint combinant graphite et inox, garantissant une résistance élevée à la pression et à la température.
Zones ATEX & atmosphère explosive
Ce modèle est conforme aux directives ATEX pour une utilisation en zones explosives (Zone 1 & 21, Zone 2 & 22).
Certificat matière 3.1
Applications
- Industries pétrolières, vapeur, haute pression
Spécificités
- Dimensions: DN8 à DN50 (NPS 1/4″ à 2″)
- Raccordement: Femelle/Femelle NPT
- Température Min/Max: – 29°C à + 425°C
- Pression Maxi: 136 bars / Class 800 (voir la fiche technique)
Matière
Acier forgé ASTM A105N
Tamis inox
Joint graphite + inox
Caractéristiques
Tamis inox démontable
Chapeau vissé avec bouchon de purge
- Bouchon avec purge démontable
- Tamis inox démontable
- Respecter le sens de passage ( indiqué sur le corps par une flèche )
- Montage en position horizontale ou vertical avec fluide descendant
- Filtration 8/10° mm ( soit 800 microns )
