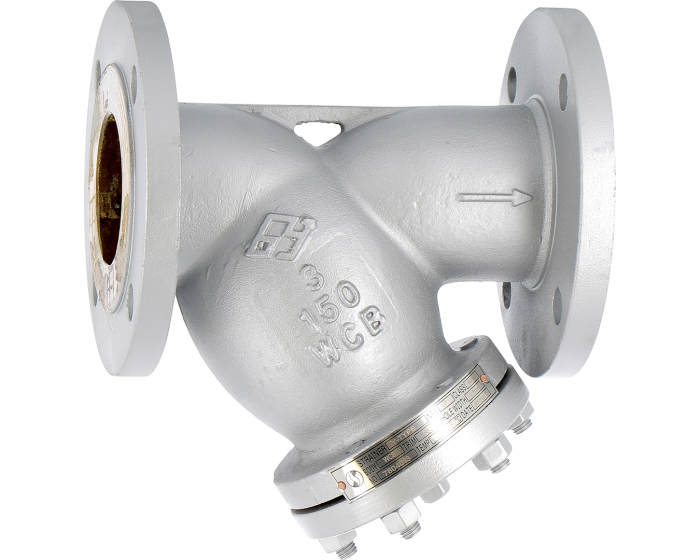

Filtre à tamis en Y – Acier moulé A216 WCB – À brides – Class 150 / PN20 – ASME B16.10
Ce filtre à tamis en Y est fabriqué en acier moulé A216 WCB..
C’est un élément de robinetterie professionnelle conçu pour la filtration de fluides sur réseaux industriels.
Il est adapté aux exigences des réseaux eau, gasoil, vapeur, pétrochimie, ainsi qu’aux industries pétrolières et gazières.
Certificat matière 3.1
Montage et étanchéité
Le raccordement est réalisé par brides Class 150 (équivalent PN20), assurant une installation fiable et conforme aux normes internationales.
Conçue selon le standard ASME B16.10, définissant les dimensions face-à-face et centre-à-face, ce filtre assure une parfaite interchangeabilité avec d’autres équipements conformes, quelle que soit la marque.
Le tamis en inox est entièrement démontable pour faciliter l’entretien et garantir une durée de vie prolongée.
Le chapeau boulonné permet un accès rapide pour la maintenance, tandis que le bouchon de purge taraudé NPT offre la possibilité de raccorder une vanne de rinçage.
Applications
- Réseaux d’eau, gasoil, vapeur, pétrochimie, industries pétrolières, gaz
Spécificités
- Dimensions: DN50 au DN400 (NPS 2″ à 16″)
- Raccordement: à brides RF Class 150 (PN20)
- Température Min/Max: -29°C à +425°C
- Pression Maxi: 20 bars (voir la fiche technique)
Matière
Acier moulé ASTM A216 WCB
Caractéristiques
Tamis inox démontable
Chapeau boulonné avec bouchon de purge
- Montage horizontal ou vertical avec fluide descendant (respecter le sens de passage indiqué sur le corps par une flèche)
- Filtration 1 mm en DN50 (2″), 1.5 mm du DN65 au 400 (2″1/2 au 16″)
- Taraudage NPT pour le bouchon de purfe
- Peinture acrylique couleur grise RAL 7001, épaisseur 60 µm
