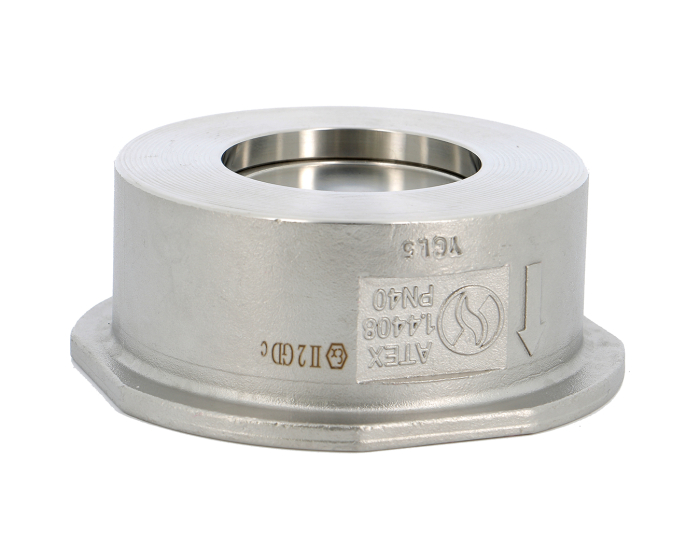

Clapet de non-retour à disque Inox toutes positions PN40, montage Entre Brides (Wafer)
Clapet de non-retour tout inox entre brides, PN 40, à disque avec ressort inox, permettant un montage toutes positions.
Il est doté d’une étanchéité métal/métal, dont la conception suit la norme API 598 pour le taux de fuite.
Supporte de hautes températures jusqu’à + 400° C.
Clapet conforme au règlement CE 1935/2004.
Montage et étanchéité
Ce clapet de non-retour tout inox à disque (corps PN 40) peut être monté entre brides PN 10/16/25/40, à condition de respecter la pression de service maxi de PS 40 bar à la température de référence (voir courbe PS/°C dans la Fiche technique téléchargeable).
Montage toutes positions (respecter le sens de passage indiqué sur le corps par une flèche).
Zones ATEX & atmosphère explosive
Compatible pour les atmosphères explosives, ATEX Zone 1&21 et Zone 2&22.
Applications
- Réseaux d’eau potable,
- Industrie chimique,
- Industrie pharmaceutique,
- Industrie pétrochimique,
- Installations hydrauliques,
- Installations air comprimé
Spécificités
- Dimensions: DN 15 à DN 200
- Raccordement: Entre brides PN 10, PN 16, PN 25, PN 40
- Corps PN 40
- Température Min/Max Ts: -20°C à +400°C
- Pression Maxi Ps: 40 Bar (voir la fiche technique téléchargeable)
Vapeur: 14 bar maxi
Détails dans la fiche technique téléchargeable
Matière
- Corps Inox EN 1.4408
- Disque Inox ASTM A240-316
- Ressort Inox AISI 316
Caractéristiques
- Clapet à disque
- Compatible eau potable
- Entre brides (Wafer)
- Etanchéité métal/métal
- Toutes positions
Gamme
- Montage entre brides PN10/16/25/40* du DN 15 au DN 100
(*)Pour un montage entre brides PN10/16 en DN100, on utilisera seulement 4 boulons - Montage entre brides PN40 du DN 125 au DN 200
