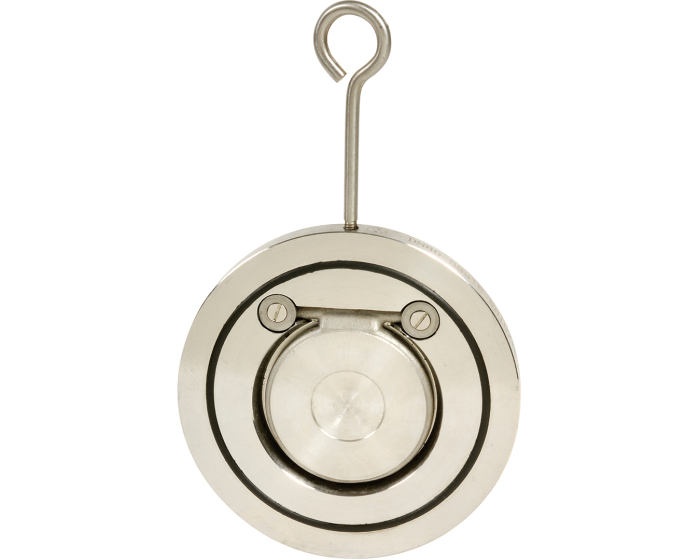

Clapet anti-retour simple battant en acier chromé, montage entre brides, siège EDPM
Ce clapet de non-retour en acier chromé (corps et battant), avec simple battant, est conçu pour les réseaux de chauffage, réseaux d’adduction, de distribution et d’évacuation d’eau.
L’étanchéité est assurée par un joint EPDM.
Ce modèle entre brides (Wafer) permet un faible encombrement.
Afin de faciliter l’installation, le clapet est équipé d’un anneau de mise en place démontable.
Applications
- chauffage,
- réseaux d’adduction,
- réseaux de distribution et d’évacuation d’eau
Montage et étanchéité
Ce clapet simple battant permet un montage entre brides avec fluide ascendant ou horizontal (respecter le sens de passage indiqué sur le corps par une flèche).
Montage entre brides :
- PN10/16 jusqu’au DN150,
- PN16 au-delà.
Montage possible entre brides Class 150 (PN20) du DN100 au 400
Spécificités
- Dimensions: DN 40 à DN 600
- Raccordement:
- Entre brides PN10/16 jusqu’au DN 150
- PN16 au-delà
- Class 150 (PN20) du DN100 au 400
- Température Min/Max Ts: -10°C à +110°C
- Pression Maxi Ps: 16 bar jusqu’au DN300 inclus et 10 bar au-delà
Ne pas utiliser en régime pulsatoire - Vitesse maxi : 3 M. / Sec.
Matière
- Acier ASTM A216 WCB chromé: Corps et battant
- EPDM: Siège, joint
Caractéristiques
- Clapet à simple battant
- Montage entre brides (Wafer)
- Siège EPDM
- Montage horizontal ou vertical avec fluide ascendant
- Faibles pertes de charge
- Anneau de mise en place démontable
Détails sur la Fiche technique PDF téléchargeable
